Tohnichi DB Drehmomentschlüssel
Kapazität 1.5 / 3 / 6 / 12 / 25 / 50 / 100 / 200 / 280 / 420 Nm
Direktanzeigender Drehmomentschlüssel mit großer Skalenuhr
Ein Standard-Drehmomentschlüssel für Prüfzwecke. Breiter Drehmomentbereich, hohe Genauigkeit, geringes Gewicht, große und leicht ablesbare Skale, geeignet zur Prüfung. Tohnichi's Zeigerschlüssel der Serie DB sind sowohl für Anzugs- als auch für Lösemomente geeignet.
Modelle mit Endung "-S" haben zusätzlich einen (roten) Schleppzeiger zur Erfassung des Drehmoment-Spitzenwertes (Peak). Dank der beweglichen Skale kann der Zeiger auch zunächst auf den gewünschten Drehmomentwert eingestellt werden, so dass er beim Abschluss des Anziehvorgangs auf "0" weist.
Die Genauigkeit dieser Baureihe ist konstant, unabhängig davon, wo die Hand platziert wird. Um Beschädigungen an externen Gegenständen zu vermeiden, ist die Skalenuhr mit einer umlaufenden Schutzabdeckung versehen (außer Modell DB420N-S).
Merkmale
- Große Messuhr für sicheres Ablesen
- Geeignet für beide Drehrichtungen – rechts/links
- Anzeigegenauigkeit ± 3%
- Starrer Vierkantabtrieb
- Modelle DB25N...280N haben einen Kunststoffgriff
- Modell DB420N hat einen gerändelten Metallgriff
Lieferumfang
- Drehmomentschlüssel DB
- Original-Bedienungsanleitung (engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern - Werkskalibrierzertifikat ISO6789
Optionen / Zubehör
- Imperiale Skale optional
- Metrische Skale auf Anfrage
- Justierwerkzeug #316
Alternative Produkte
- Sturtevant Richmont IDW: 1,2...1300 Nm
Service / Info
- FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
- FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789

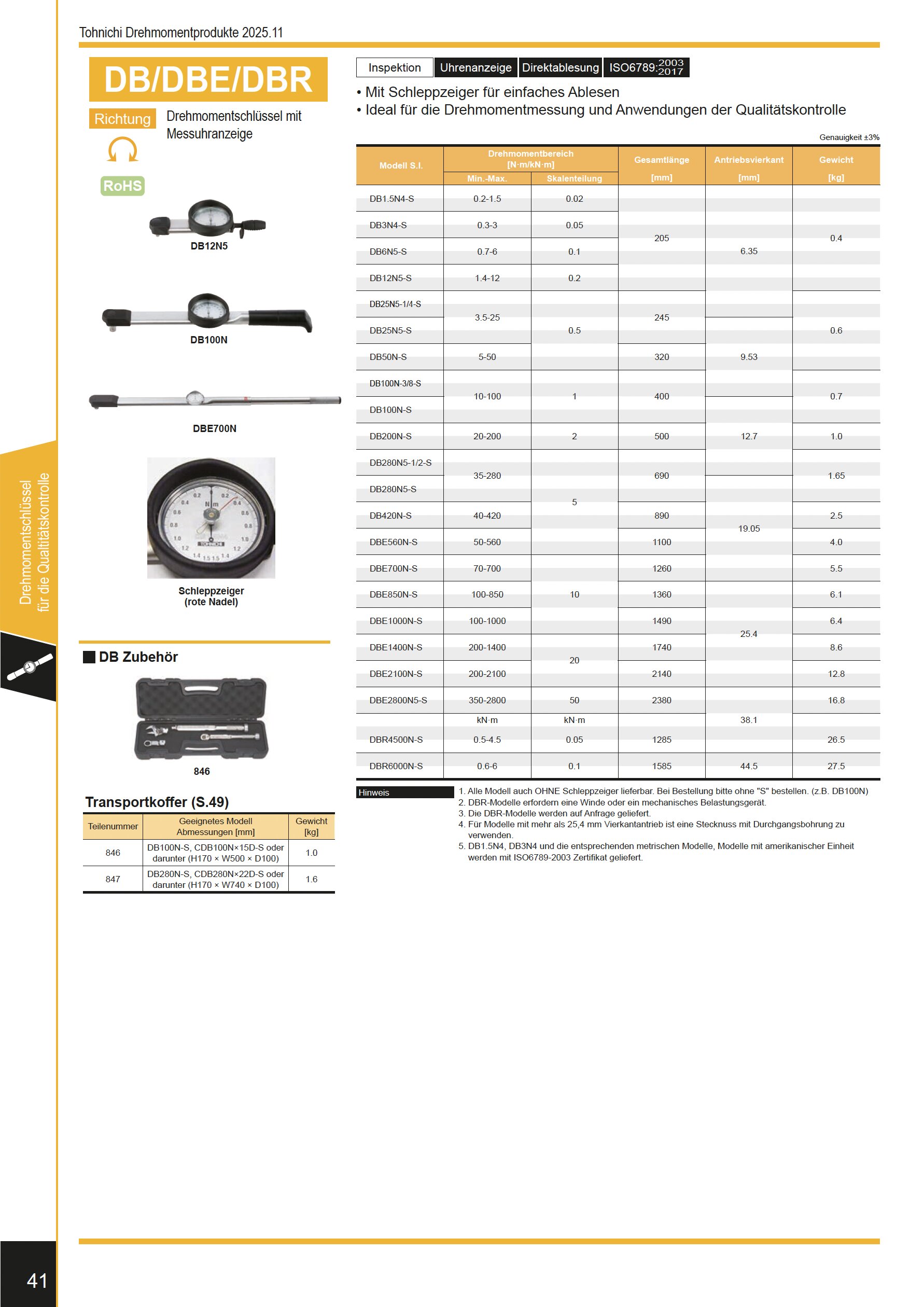

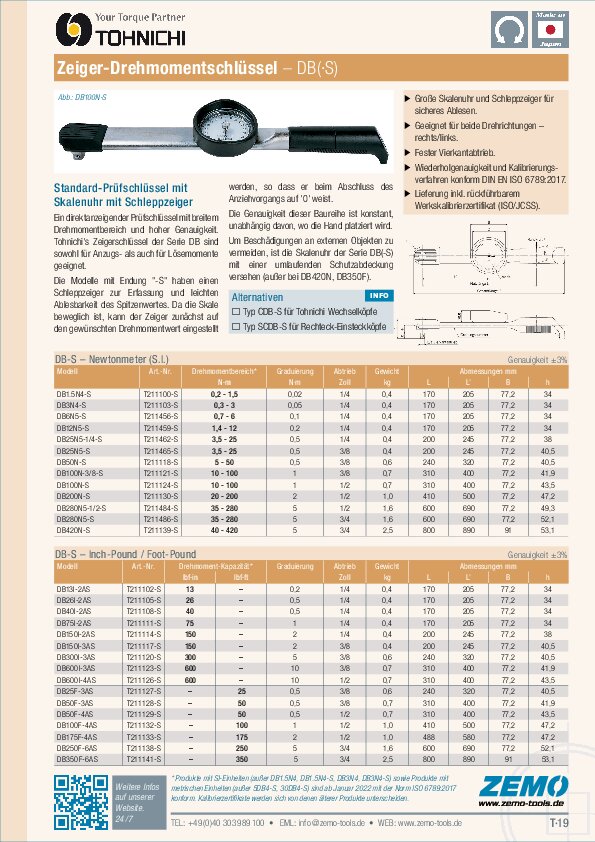

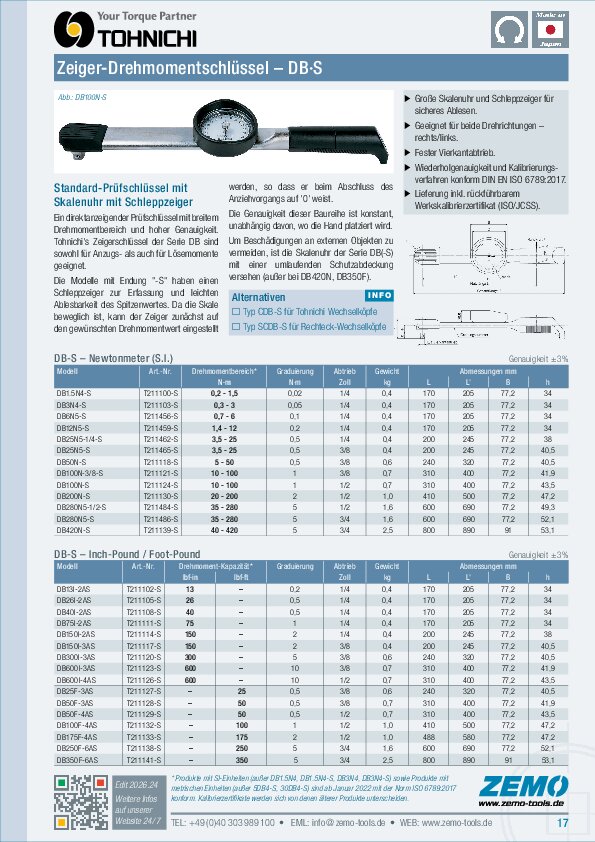

- PDF: Katalog mit weiteren Infos
- PDF: Bedienungsanleitung deutsch per E-Mail anfordern
Serie DB – S.I. Modelle
| Modell | Art.-Nr. | Drehmoment [N·m] | Graduierung | Länge [mm] | 4kt [Zoll] | Gewicht [kg] | Griff |
|---|---|---|---|---|---|---|---|
| DB1.5N4-S | T211100-S | 0.2 - 1.5 | 0.02 | 205 | 1/4 | 0.4 | Resin |
| DB3N4-S | T211103-S | 0.3 - 3 | 0.05 | 205 | 1/4 | 0.4 | Resin |
| DB6N5-S | T211456-S | 0.7 - 6 | 0.1 | 205 | 1/4 | 0.4 | Resin |
| DB12N5-S | T211459-S | 1.4 - 12 | 0.2 | 205 | 1/4 | 0.4 | Resin |
| DB25N5-1/4-S | T211462-S | 3.5 - 25 | 0.5 | 245 | 1/4 | 0.4 | Resin |
| DB25N5-S | T211465-S | 3.5 - 25 | 0.5 | 245 | 3/8 | 0.4 | Resin |
| DB50N-S | T211118-S | 5 - 50 | 0.5 | 320 | 3/8 | 0.6 | Resin |
| DB100N-3/8-S | T211121-S | 10 - 100 | 1 | 400 | 3/8 | 0.7 | Resin |
| DB100N-S | T211124-S | 10 - 100 | 1 | 400 | 1/2 | 0.7 | Resin |
| DB200N-S | T211130-S | 20 - 200 | 2 | 500 | 1/2 | 1.0 | Resin |
| DB280N5-1/2-S | T211484-S | 35 - 280 | 5 | 690 | 1/2 | 1.65 | Resin |
| DB280N5-S | T211486-S | 35 - 280 | 5 | 690 | 3/4 | 1.65 | Resin |
| DB420N-S | T211139-S | 40 - 420 | 5 | 890 | 3/4 | 2.5 | MH |
Serie DB – Imperial
| Modell | Art.-Nr. | Kapazität [lbf·in] | Kapazität [lbf·ft] | Graduierung | 4kt [Zoll] | Länge [mm] | Gewicht [kg] | Griff |
|---|---|---|---|---|---|---|---|---|
| DB13I-2AS | T211102-S | 13 | – | 0.2 | 1/4 | 205 | 0.4 | Resin |
| DB26I-2AS | T211105-S | 26 | – | 0.5 | 1/4 | 205 | 0.4 | Resin |
| DB40I-2AS | T211108-S | 40 | – | 0.5 | 1/4 | 205 | 0.4 | Resin |
| DB75I-2AS | T211111-S | 75 | – | 1 | 1/4 | 205 | 0.4 | Resin |
| DB150I-2AS | T211114-S | 150 | – | 2 | 1/4 | 245 | 0.4 | Resin |
| DB150I-3AS | T211117-S | 150 | – | 2 | 3/8 | 245 | 0.4 | Resin |
| DB300I-3AS | T211120-S | 300 | – | 5 | 3/8 | 320 | 0.6 | Resin |
| DB600I-3AS | T211123-S | 600 | – | 10 | 3/8 | 400 | 0.7 | Resin |
| DB600I-4AS | T211126-S | 600 | – | 10 | 1/2 | 400 | 0.7 | Resin |
| DB25F-3AS | T211127-S | – | 25 | 0.5 | 3/8 | 320 | 0.6 | Resin |
| DB50F-3AS | T211128-S | – | 50 | 0.5 | 3/8 | 400 | 0.7 | Resin |
| DB50F-4AS | T211129-S | – | 50 | 0.5 | 1/2 | 400 | 0.7 | Resin |
| DB100F-4AS | T211132-S | – | 100 | 1 | 1/2 | 500 | 1 | Resin |
| DB175F-4AS | T211133-S | – | 175 | 2 | 1/2 | 580 | 1 | Resin |
| DB250F-6AS | T211138-S | – | 250 | 5 | 3/4 | 690 | 1.65 | Resin |
| DB350F-6AS | T211141-S | – | 350 | 5 | 3/4 | 890 | 2.5 | MH |
Serie DB – Metrisch *
| Modell | Art.-Nr. | Drehmoment [kgf·cm] | Drehmoment [kgf·m] | Graduierung | 4kt [Zoll] | Länge [mm] | Gewicht [kg] | Griff |
|---|---|---|---|---|---|---|---|---|
| 15DB4-S | T211101-S | 2 - 15 | – | 0.2 | 1/4 | 205 | 0.4 | Resin |
| 30DB4-S | T211104-S | 3 - 30 | – | 0.5 | 1/4 | 205 | 0.4 | Resin |
| DB60M5-S | T211457-S | 7 - 60 | – | 1 | 1/4 | 205 | 0.4 | Resin |
| DB120M5-S | T211460-S | 14 - 120 | – | 2 | 1/4 | 205 | 0.4 | Resin |
| DB250M5-1/4-S | T211463-S | 35 - 250 | – | 5 | 1/4 | 245 | 0.4 | Resin |
| DB250M5-S | T211466-S | 35 - 250 | – | 5 | 3/8 | 245 | 0.4 | Resin |
| DB500M-S | T211119-S | 50 - 500 | – | 5 | 3/8 | 320 | 0.6 | Resin |
| DB1000M-3/8-S | T211122-S | 100 - 1000 | – | 10 | 3/8 | 400 | 0.7 | Resin |
| DB1000M-S | T211125-S | 100 - 1000 | – | 10 | 1/2 | 400 | 0.7 | Resin |
| DB2000M-S | T211131-S | 200 - 2000 | – | 20 | 1/2 | 500 | 1 | Resin |
| DB2800M5-1/2-S | T211485-S | – | 3 5 - 28 | 0.5 | 1/2 | 690 | 1.65 | Resin |
| DB2800M5-S | T211487-S | – | 3 5 - 28 | 0.5 | 3/4 | 690 | 1.65 | Resin |
| DB4200M-S | T211140-S | – | 4 - 42 | 0.5 | 3/4 | 890 | 2.5 | MH |
* Metrische Modelle werden auf Bestellung gefertigt und sind vom Umtausch ausgeschlossen.
Produkte mit SI-Einheit (außer DB1.5N4, DB1.5N4-S, DB3N4, DB3N4-S) sowie Produkte mit metrischer Einheit (außer 15DB4-S, 30DB4-S) sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Kalibrierzertifikate werden sich von denen älterer Produkte unterscheiden. Produkte mit imperialen Einheiten entsprechen nicht der Norm ISO 6789:2017.
MH = gerändelter Metall-Handgriff
In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
