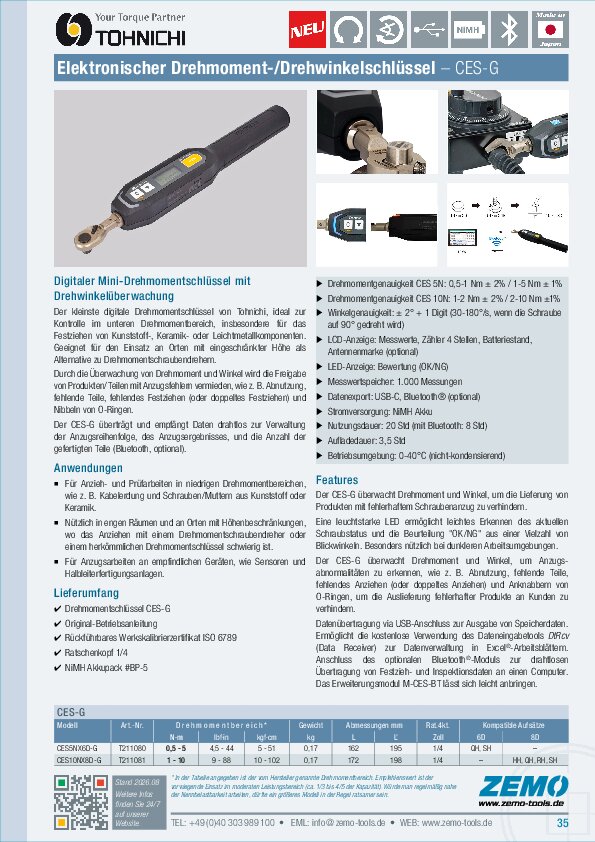

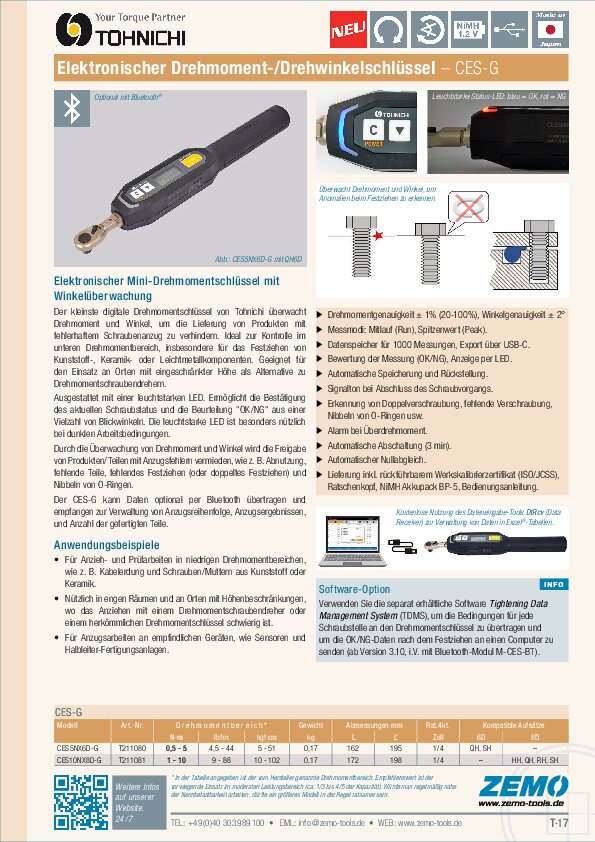

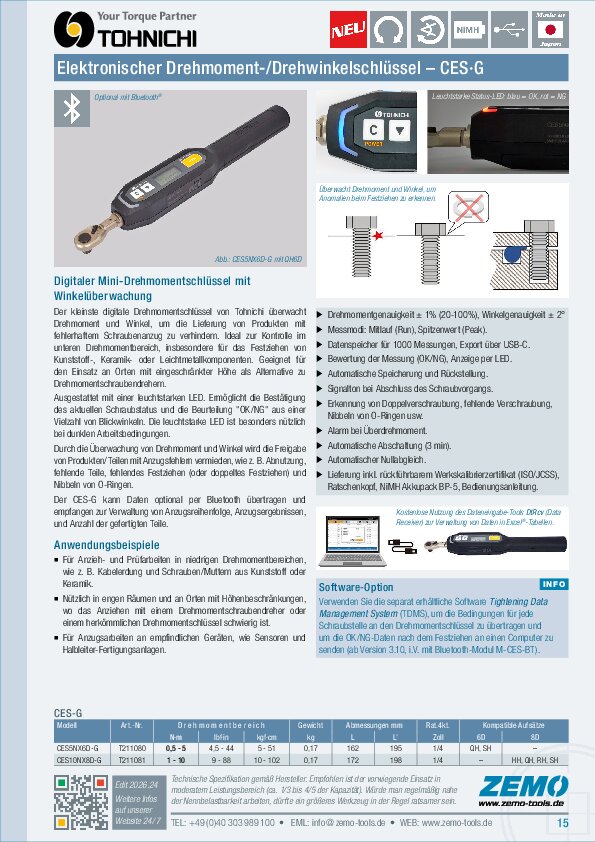

Kompakter elektronischer Drehmomentschlüssel mit Winkelüberwachung
Der kleinste digitale Drehmomentschlüssel von Tohnichi. Das optionale Bluetooth®-Modul ermöglicht die einfache Verwaltung der Daten auf einem Computer oder einem anderen Gerät. Ausgestattet mit einer leuchtstarken LED. Ermöglicht die Bestätigung des aktuellen Anzugszustands und die Beurteilung von OK/NG aus einer Vielzahl von Blickwinkeln. Die leuchtstarke LED ist besonders nützlich bei dunklen Arbeitsbedingungen.
Erkennung von Festziehanomalien: Überwacht Drehmoment und Winkel, um Anomalien beim Festziehen zu erkennen, wie z. B. Abnutzung, fehlende Teile, fehlendes Festziehen (oder doppeltes Festziehen) und Nibbeln von O-Ringen, um die Auslieferung fehlerhafter Produkte an Kunden zu verhindern.
Anwendungsbeispiele
- Für Anzieh- und Prüfarbeiten in niedrigen Drehmomentbereichen, wie z. B. Kabelerdung und Schrauben/Muttern aus Kunststoff oder Keramik.
- Nützlich in engen Räumen und an Orten mit Höhenbeschränkungen, wo das Anziehen mit einem Drehmomentschraubendreher oder einem herkömmlichen Drehmomentschlüssel schwierig ist.
- Für Anzugsarbeiten an empfindlichen Geräten, wie Sensoren und Halbleiterfertigungsanlagen.
Leistungsmerkmale
- Der CES-G überwacht Drehmoment und Winkel, um die Lieferung von Produkten mit fehlerhaftem Schraubenanzug zu verhindern.
- Ausgestattet mit einer leuchtstarken LED. Ermöglicht die Bestätigung des aktuellen Anzugszustands und die Beurteilung "bestanden/nicht bestanden" aus einer Vielzahl von Winkeln. Die leuchtstarke LED ist besonders nützlich bei dunklen Arbeitsbedingungen.
- Erkennung von Anzugsabnormalitäten: Überwacht Drehmoment und Winkel, um Anzugsabnormalitäten zu erkennen, wie z. B. Abnutzung, fehlende Teile, fehlendes Anziehen (oder doppeltes Anziehen) und Anknabbern von O-Ringen, um die Auslieferung fehlerhafter Produkte an Kunden zu verhindern.
- Datenübertragung via USB-Anschluss zur Ausgabe von Speicherdaten. Ermöglicht die kostenlose Verwendung des Dateneingabetools DtRcv (Data Receiver) zur Datenverwaltung in Excel®-Arbeitsblättern. Anschluss des optionalen Bluetooth-Moduls zur drahtlosen Übertragung von Festzieh- und Inspektionsdaten an einen Computer. Das Erweiterungsmodul M-CES-BT lässt sich leicht anbringen.
- Verwenden Sie die separat erhältliche Software Tightening Data Management System (TDMS), um die Bedingungen an jeder Festziehstelle an den Drehmomentschlüssel zu übertragen und um die OK/NG-Daten nach dem Festziehen an einen Computer zu übertragen. (TDMS wurde im Juni 2023 auf die Version 3.10 aufgerüstet. Unterstützt jetzt auch die kompakten digitalen Drehmomentschlüssel der Serie CES [bei Installation auf M-CES-BT]).
Grundfunktionen
- Messmodi: Mitlauf (Run), Spitzenwert (Peak)
- Messwert-Speicher
- Automatischer Speicher & Rücksetzung
- Mess-/Anzugmodus
- Akustik-Signal bei Abschluss des Schraubvorgangs
- Bewertung der Messung (OK, NG)
- Erkennung von Doppelverschraubung
- Automatischer Nullabgleich
- Automatisches Abschalten
- Alarm bei Überdrehmoment
Technische Daten
- Drehmomentgenauigkeit CES 5N: 0,5-1 Nm = ± 2%; 1-5 Nm = ± 1%
- Drehmomentgenauigkeit CES 10N: 1-2 Nm = ± 2%; 2-10 Nm = ±1%
- Winkelgenauigkeit: ± 2° + 1 Digit (30-180°/s, wenn die Schraube auf 90° gedreht wird)
- LCD-Anzeige: Messwerte, Zähler 4 Stellen, Batteriestand, Antennenmarke (optional)
- LED-Anzeige: Bewertung (OK/NG)
- Messwertspeicher: 1.000 Messungen
- Datenexport: USB-C, Bluetooth® (optional)
- Stromversorgung: NiMH Akku
- Nutzungsdauer: 20 Std (mit Bluetooth: 8 Std)
- Aufladedauer: 3,5 Std
- Betriebsumgebung: 0-40°C (nicht-kondensierend)
Lieferumfang
- Drehmomentschlüssel CES-G
- Original-Betriebsanleitung (engl.)
PLUS: deutsche Übersetzung (i.V.)
- Kalibrierzertifikat ISO 6789
- Ratschenkopf #QH6D bzw. QH8D
- Akkupack #BP-5
Optionen / Zubehör / Ersatzteile
- Akku-Ladegerät #BC-3-G
- Auswechselbare Köpfe (div)
- Bluetooth® Modul #M-CES-BT erfüllt die technischen Normen von Japan, USA, Kanada, EU, Mexiko und Vietnam (ab Mai 2023).
- Datenverwaltungssoftware: Tightening Data Management System #TDMS (Windows, iOS).
- Tohnichi hat im Mai 2024 eine iOS-Version des DtRcv (Datenempfänger) veröffentlicht. Sie können die japanische Version und die englische Version kostenlos herunterladen. Die iOS-Version von DtRcv verwendet nur eine Bluetooth®-Verbindung. Sie kann nicht mit einer kabelgebundenen Verbindung verwendet werden. * iOS ist der Handelsname des Betriebssystems der Apple Inc.
