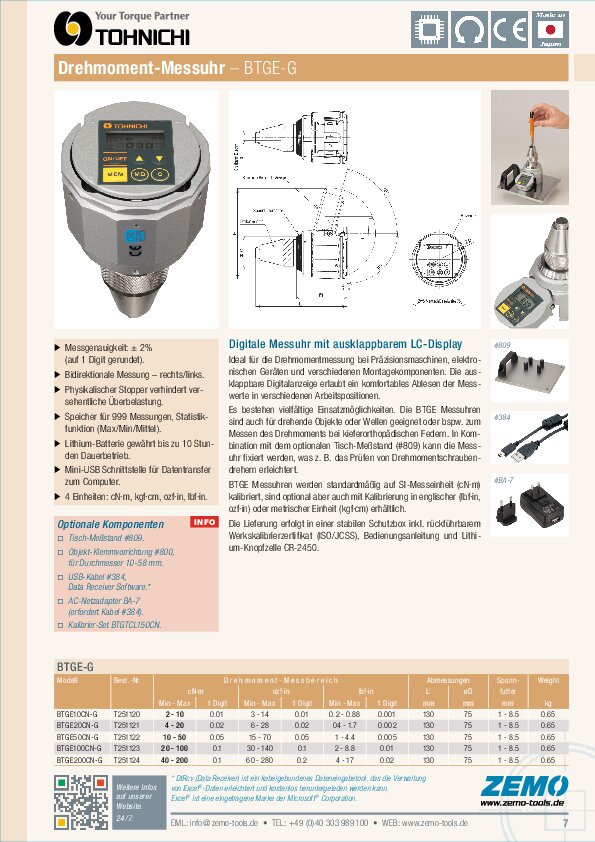

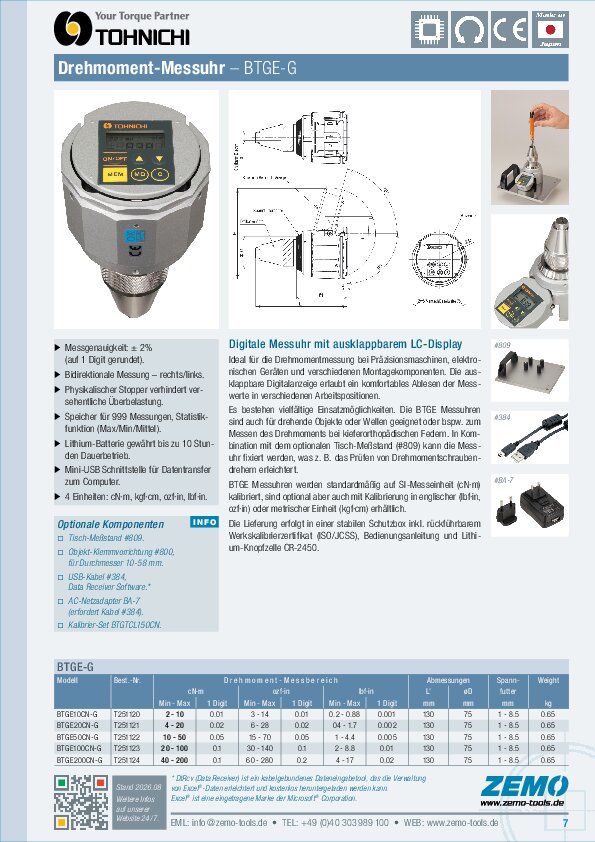

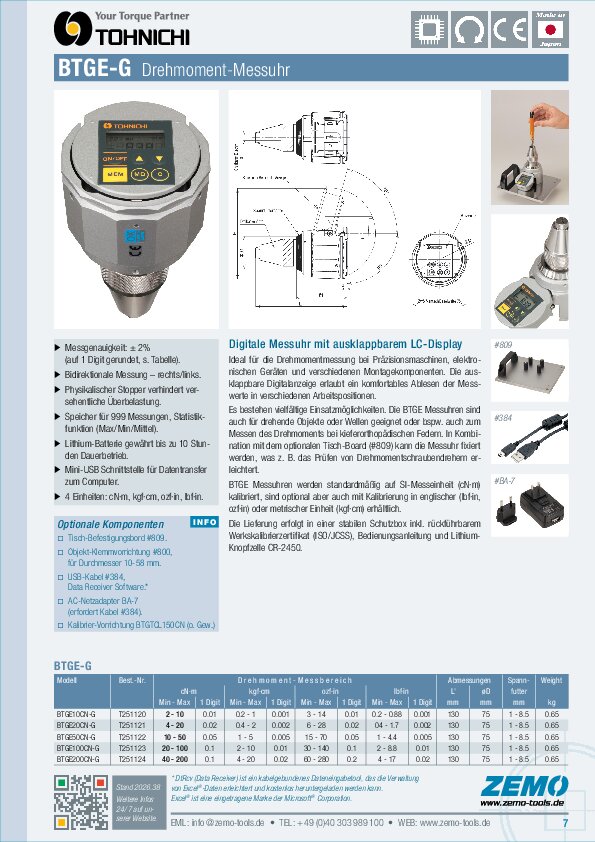

Tohnichi BTGE-G Drehmoment-Messuhr

Kapazität 10 / 20 / 50 / 100 / 200 cNm

Elektronisches Drehmoment-Messgerät mit klappbarem LC-Display

Ideal zur Messung, Inspektion und Montage von feinmechanischen oder elektronischen Komponenten. Die ausklappbare Digitalanzeige erlaubt ein komfortables Ablesen der Messwerte in verschiedenen Arbeitspositionen.

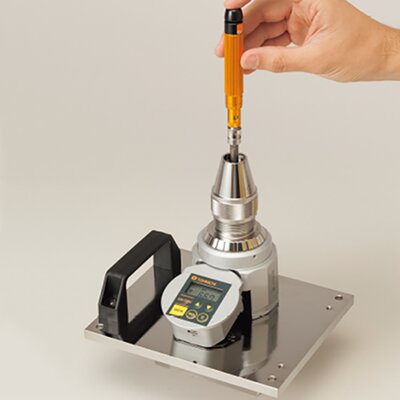

Es bestehen vielfältige Einsatzmöglichkeiten. BTGE Messuhren sind auch für drehbare Objekte geeignet, z.B. für Kleinmotoren, Encoder, Potentiometer u.ä. In Kombination mit dem optionalen "Measurement Board" #809 kann die Messuhr fixiert werden, was z. B. das Prüfen von Drehmoment-Schraubendrehern erleichtert.

Leistungsmerkmale

2 Messarten: Spitzenwert, Mitlauf.
4 Messeinheiten: cN·m, kgf·cm, ozf·in, lbf·in.
Messgenauigkeit ± 2% auf 1 Digit (Graduierung) gerundet.
Bidirektionale Messung – rechts/links.
Physikalischer Stopper verhindert versehentliche Überbelastung.
Schlüsselloses Vollstahl-Dreibackenfutter.
Speicher für 999 Messungen inkl Statistikfunktion (Max/Min/Mittel).
Lithiumbatterie für bis zu 10 Stunden Dauerbetrieb.
Mini-USB Schnittstelle für Datentransfer zum Computer.
CE-Kennzeichnung, RoHS kompatibel.

Physische Daten

Spannaufnahme: 1 - 8,5 mm
Gesamtlänge: 130 mm
Durchmesser: 75 mm
Gewicht: 0,65 kg

Standard-Lieferumfang

Messuhr BTGE
Lithiumbatterie CR-2450
Original-Bedienungsanleitung (engl.)
PLUS: deutsche Übersetzung (i.V.)
Werkskalibrierzertifikat (SI)
Stabile Schutzbox

Optionen / Zubehör / Ersatzteile

Standardmäßig auf SI-Messeinheit (cN·m) kalibriert, auf Anfrage auch mit Kalibrierung in imperialer (lbf·in, ozf·in) oder metrischer (kgf·cm) Einheit erhältlich.
T287809 = Tisch-Meßstand #809
T287384 = USB-Kabel #384 (Data Receiver Software gratis)
T287001 = AC-Netzadapter #BA-7 (erfordert Kabel 384)

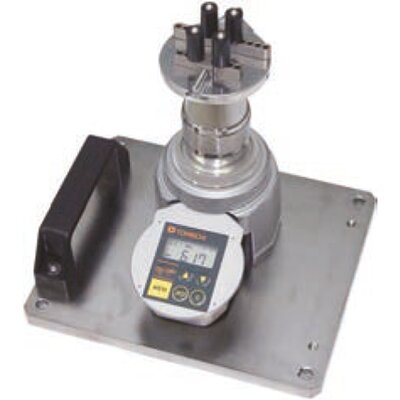

T287800 = Objekt-Klemmvorrichtung #800

Serie BTGE-G

Modell	Art.-Nr.	Drehmoment [cN·m]	Drehmoment [kgf·cm]	Drehmoment [ozf·in]	Drehmoment [lbf·in]
BTGE 10CN-G	T251120	2 - 10	0.2 - 1	3 - 14	0.2 - 0.88
BTGE 20CN-G	T251121	4 - 20	0.4 - 2	6 - 28	0.4 - 1.7
BTGE 50CN-G	T251122	10 - 50	1 - 5	15 - 70	1 - 4.4
BTGE 100CN-G	T251123	20 - 100	2 - 10	30 - 140	2 - 8.8
BTGE 200CN-G	T251124	40 - 200	4 - 20	60 - 280	4 - 17

Ein Drehmomentmessmittel sollte so gewählt werden, dass es vorwiegend in moderatem Leistungsbereich eingesetzt wird, um ein Überlasten zu vermeiden. Müsste man also regelmäßig nahe der Nennbelastbarkeit (max. Kapazität) arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
