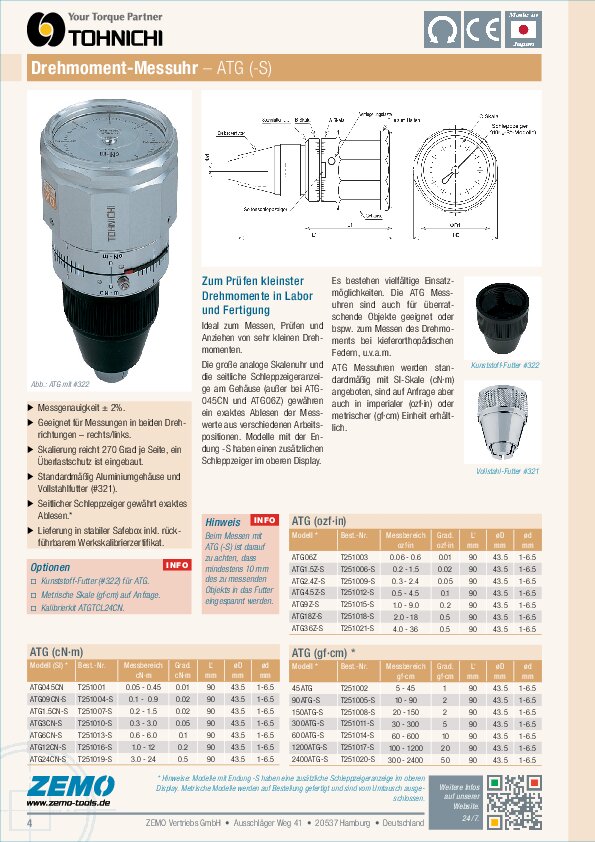

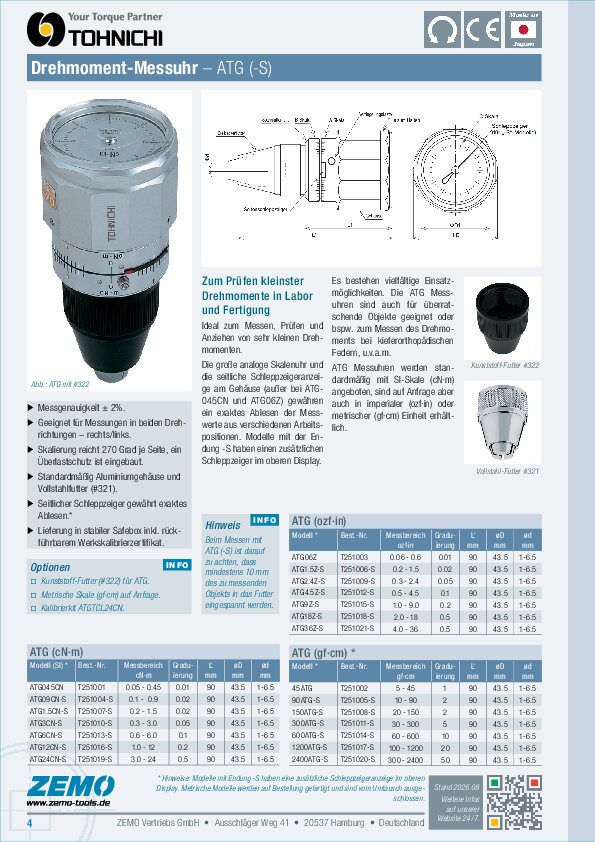

Tohnichi ATG Drehmoment-Messuhr

Kapazität 0.45 / 0.9 / 1.5 / 3 / 6 / 12 / 24 cNm

Drehmoment-Messgerät mit analoger Skalenuhr

Ideal zum Messen, Prüfen und Anziehen von sehr kleinen Drehmomenten. Die große analoge Skalenuhr und die seitliche Schleppzeigeranzeige am Gehäuse (nicht bei ATG045CN) gewähren ein exaktes Ablesen der Messwerte aus verschiedenen Arbeitspositionen. Modelle mit der Endung -S haben einen zusätzlichen Schleppzeiger im oberen Display.

Es bestehen vielfältige Einsatzmöglichkeiten. Die ATG Messuhren sind auch für überratschende Objekte geeignet oder bspw. auch zum Messen des Drehmoments bei kieferorthopädischen Federn, u.v.a.m.

ATG Messuhren werden standardmäßig mit SI-Skale (cN·m) angeboten, sind auf Anfrage aber auch in imperialer (ozf·in) oder metrischer (gf·cm) Einheit erhältlich.

Leistungsmerkmale

Messgenauigkeit ± 2%
Messung in beiden Drehrichtungen – rechts/links
Skalierung 270 Grad je Seite, Überlastschutz ist eingebaut
Seitliche Skalenanzeige gewährleistet ausgezeichnete Sichtbarkeit
Modelle mit Endung '-S' haben einen Schleppzeiger im oberen Display
Standard mit Aluminiumgehäuse und Vollstahlfutter (No. 321)

Physische Daten

Spannaufnahme: 1 - 6,5 mm
Gesamtlänge: 89 mm
Durchmesser: 43,5 mm
Gewicht: 0,18 kg

Standard-Lieferumfang

Messuhr ATG
Stabile Schutzbox
Original-Bedienungsanleitung (jap./engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern
Werkskalibrierzertifikat (ISO/JCSS)

Optionen / Zubehör / Ersatzteile

Imperiale Skale (ozf·in)
Metrische Skale (gf·cm) auf Anfrage
Kunststoff-Futter (No. 322)
Kalibrier-Set 'ATGTCL24CN'

ATG – S.I. Modelle

Modell	Art.-Nr.	Drehmoment [cN·m]	Graduierung	Spannaufn. [mm]	Gewicht [kg]
ATG045CN	T251001	0.05 - 0.45	0.01	1 - 6.5	0.18
ATG09CN-S	T251004-S	0.10 - 0.90	0.02	1 - 6.5	0.18
ATG1.5CN-S	T251007-S	0.20 - 1.50	0.02	1 - 6.5	0.18
ATG3CN-S	T251010-S	0.30 - 3.00	0.05	1 - 6.5	0.18
ATG6CN-S	T251013-S	0.60 - 6.00	0.10	1 - 6.5	0.18
ATG12CN-S	T251016-S	1.00 - 12.0	0.20	1 - 6.5	0.18
ATG24CN-S	T251019-S	3.00 - 24.0	0.50	1 - 6.5	0.18

ATG – Imperial

Modell	Art.-Nr.	Drehmoment [ozf·in]	Graduierung	Spannaufn. [mm]	Gewicht [kg]
ATG06Z	T251003	0.06 - 0.6	0.01	1 - 6.5	0.18
ATG1.5Z-S	T251006-S	0.2 - 1.5	0.02	1 - 6.5	0.18
ATG2.4Z-S	T251009-S	0.3 - 2.4	0.05	1 - 6.5	0.18
ATG4.5Z-S	T251012-S	0.5 - 4.5	0.1	1 - 6.5	0.18
ATG9Z-S	T251015-S	1 - 9	0.2	1 - 6.5	0.18
ATG18Z-S	T251018-S	2 - 18	0.5	1 - 6.5	0.18
ATG36Z-S	T251021-S	4 - 36	0.5	1 - 6.5	0.18

ATG – metrisch *

Modell	Art.-Nr.	Drehmoment [gf·cm]	Graduierung	Spannaufn. [mm]	Gewicht [kg]
45ATG	T251002	5 - 45	1	1 - 6.5	0.18
90ATG-S	T251005-S	10 - 90	2	1 - 6.5	0.18
150ATG-S	T251008-S	20 - 150	2	1 - 6.5	0.18
300ATG-S	T251011-S	30 - 300	5	1 - 6.5	0.18
600ATG-S	T251014-S	60 - 600	10	1 - 6.5	0.18
1200ATG-S	T251017-S	100 - 1200	20	1 - 6.5	0.18
2400ATG-S	T251020-S	300 - 2400	50	1 - 6.5	0.18

Modelle mit Endung '-S' haben einen zusätzlichen Schleppzeiger im oberen Display. * Metrische Modelle werden auf Bestellung gefertigt und sind vom Umtausch ausgeschlossen.

Ein Drehmomentmessmittel sollte so gewählt werden, dass es vorwiegend in moderatem Leistungsbereich eingesetzt wird, um ein Überlasten zu vermeiden. Müsste man also regelmäßig nahe der Nennbelastbarkeit (max. Kapazität) arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
