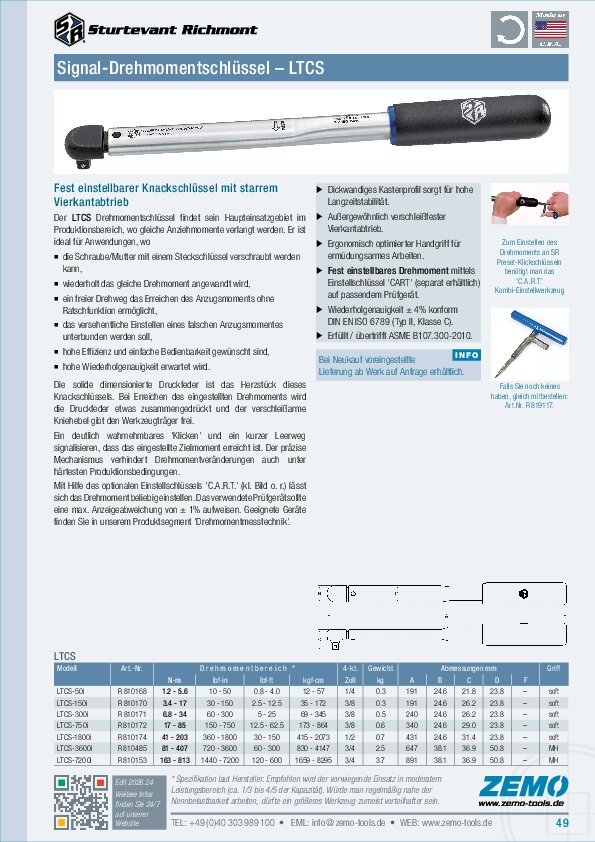

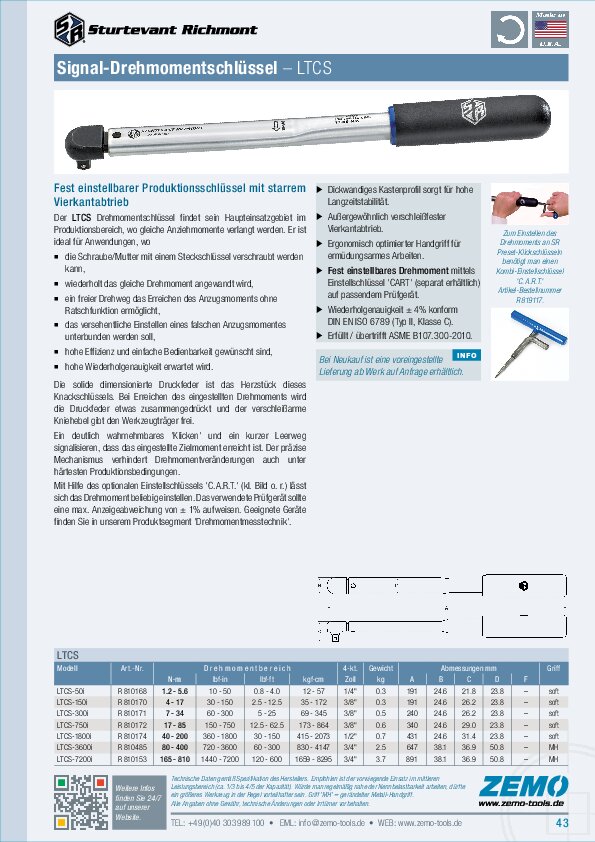

Sturtevant Richmont LTCS Drehmomentschlüssel
Kapazität 6 / 17 / 34 / 85 / 200 / 400 / 800 Nm
Fest einstellbarer Signal-Drehmomentschlüssel mit starrem Vierkantabtrieb
Sturtevant Richmont's LTCS Knackschlüssel findet sein Haupteinsatzgebiet im Produktionsbereich, wo gleiche Drehmomente verlangt werden. Er ist ideal für Anwendungen, wo
- die Schraube/Mutter mit einem Steckschlüssel verschraubt werden kann,
- wiederholt das gleiche Drehmoment angewandt wird,
- ein freier Drehweg keine Ratschfunktion zum Erreichen des Drehmoments erfordert,
- das versehentliche Einstellen eines falschen Anzugsmomentes unterbunden werden soll,
- hohe Effizienz und einfache Bedienbarkeit notwendig sind,
- hohe Wiederholgenauigkeit gefordert wird.
Die solide dimensionierte Druckfeder ist das Kernstück dieses Drehmomentschlüssels. Bei Erreichen des eingestellten Drehmoments wird die Druckfeder etwas zusammengedrückt und der verschleißarme Kniehebel gibt den Werkzeugträger frei. Ein deutlich hörbares "Klicken" und ein kurzer Leerweg zeigen an, dass das eingestellte Drehmoment erreicht ist.
Mittels optionalem Einstell-/Konterschlüssel "CART" lässt sich das Drehmoment auf einem Prüfgerät in beliebiger Maßeinheit einstellen. Der präzise Einstellmechanismus verhindert Drehmomentveränderungen auch unter härtesten Produktionsbedingungen. Das Prüfgerät sollte eine Genauigkeit von mindestens ± 1% erbringen. Geeignete Geräte finden Sie in unserem Produktsegment „Messtechnik“.
Leistungsmerkmale
- Wiederholgenauigkeit ± 4% des angezeigten Wertes (innerhalb 20-100% der Kapazität).
- Übertrifft ASME B107.300-2010 sowie DIN EN ISO 6789.
- Dickwandiges Kastenprofil sorgt für hohe Langzeitstabilität.
- Außergewöhnlich verschleißfester Vierkantabtrieb.
- Drehmomentjustage mittels optionalem Einstellschlüssel 'CART' und passendem Prüfgerät.
Lieferumfang
- Drehmomentschlüssel LTCS
- Original-Bedienungsanleitung (engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern
Optionen / Zubehör
- Voreingestellte Auslieferung ab Werk auf Anfrage
- R819117 = Einstellwerkzeug CART II
- R853601 = Griffverlängerung (bis Modell 3000i)
- R853363 = Rohrverlängerung (nur Modell 7200i)
Service / Info
- FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
- FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789
- FAQ: Umrechnungsfaktoren zum Konvertieren verschiedener Drehmoment-Maßeinheiten
- FAQ: Vergleichsliste frühere Modelle
- Fragen zum Produkt? Benötigt Ihr Sturtevant Richmont Drehmomentschlüssel eine Prüfung? Kalibrierung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...
Serie LTCS – Vierkantabtrieb
| Modell | Art.-Nr. | Drehmoment [lbf·in] | Drehmoment [N·m] | 4kt. [Zoll] | Gewicht [kg] | Länge [mm] | Griff |
|---|---|---|---|---|---|---|---|
| LTCS 50i | R 810168 | 10 - 50 | 1.13 - 5.6 | 1/4 | 0.3 | 191 | Soft |
| LTCS 150i | R 810170 | 30 - 150 | 3.4 - 17 | 3/8 | 0.3 | 191 | Soft |
| LTCS 300i | R 810171 | 60 - 300 | 6.8 - 34 | 3/8 | 0.5 | 240 | Soft |
| LTCS 750i | R 810172 | 150 - 750 | 17 - 85 | 3/8 | 0.6 | 340 | Soft |
| LTCS 1800i | R 810174 | 360 - 1800 | 41 - 203 | 1/2 | 0.7 | 431 | Soft |
| LTCS 3600i | R 810485 | 720 - 3600 | 81 - 407 | 3/4 | 2.5 | 647 | MG |
| LTCS 7200i | R 810153 | 1440 - 7200 | 163 - 813 | 3/4 | 3.7 | 891 | MG |
Die aktuellen Modelle bis 3000i (~340 Nm) sind mit einem ergonomisch optimierten gepolsterten Handgriff ausgestattet (die Vorgängerbaureihe hatte einen Vinyl-Handgriff). Das aufgeprägte SR-Logo markiert den optimalen Kraftangriffspunkt. Größenbedingt entfällt dieser Kunststoffgriff bei den Modellen ab 3600i (~400 Nm), stattdessen haben jene einen gerändelten Metallgriff (MG).
In der Tabelle angegeben ist der Drehmomenbereich nach DIN EN ISO 6789 (20–100% der Kapazität, Newtonmeter-Werte gerundet). Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität), um ein Überziehen zu vermeiden. Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.
FAQ: Umrechnungsfaktoren zum Konvertieren verschiedener Drehmoment-Maßeinheiten
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
GTIN (EAN)
- 4260667412011 = R810168 = LTCS-50i
- 4260667412028 = R810170 = LTCS-150i
- 4260667412035 = R810171 = LTCS-300i
- 4260667412042 = R810172 = LTCS-750i
- 4260667412059 = R810174 = LTCS-1800i
- 4260667412066 = R810485 = LTCS-3600i
- 4260667412073 = R810153 = LTCS-7200i
