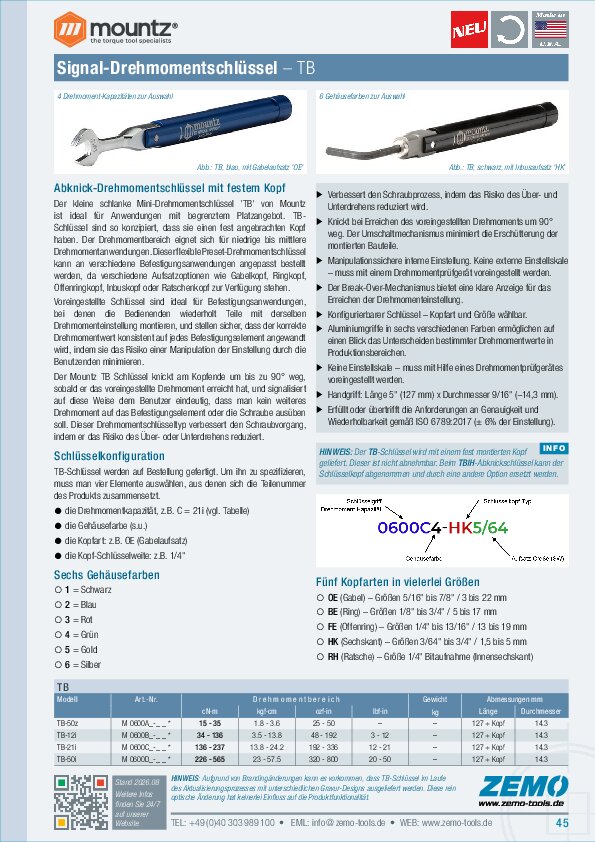

Mountz TB Mini-Drehmomentschlüssel

Fest eingestellter 'Break-Over' Drehmomentschlüssel mit festem Kopf (wählbar)

Der kleine schlanke Mountz TB Drehmomentschlüssel ist ideal für Anwendungen mit begrenztem Platzangebot. TB-Schlüssel sind so konzipiert, dass sie einen fest angebrachten Kopf haben. Der Drehmomentbereich eignet sich für feine, niedrige und mittlere Drehmomentanwendungen. Dieser flexible Preset-Drehmomentschlüssel kann an verschiedene Befestigungsanwendungen angepasst bestellt werden, da verschiedene Kopfoptionen wie Gabelkopf, Ringkopf, Flare-Kopf, Inbuskopf oder Ratschenkopf zur Verfügung stehen.

Voreingestellte Schlüssel sind ideal für Befestigungsanwendungen, bei denen die Bedienenden wiederholt Teile mit derselben Drehmomenteinstellung montieren, und stellen sicher, dass der korrekte Drehmomentwert konsistent auf jedes Befestigungselement angewandt wird, indem sie das Risiko einer Manipulation der Einstellung durch die Benutzenden minimieren.

Der Mountz TB Schlüssel knickt am Kopfende um bis zu 90° weg, sobald er das voreingestellte Drehmoment erreicht hat, und signalisiert auf diese Weise dem Benutzer eindeutig, dass man kein weiteres Drehmoment auf das Befestigungselement oder die Schraube ausüben soll. Dieser Drehmomentschlüsseltyp verbessert den Schraubvorgang, indem er das Risiko des Über- oder Unterdrehens reduziert.

TB-Drehmomentschlüssel werden auf Bestellung gefertigt und in der Regel innerhalb von 6~7 Wochen ausgeliefert. Der TB-Schlüssel wird mit einem fest angebrachten Kopf geliefert. Dieser ist nicht abnehmbar. Dank der geringen Schlüsselgröße passen TB's auch in Bereiche mit engen Platzsituationen und steigern so die Produktivität und den ROI des Projekts.

Leistungsmerkmale

• Der voreingestellte Drehmomentschlüssel stellt sicher, dass der richtige Drehmomentwert konstant auf jedes Befestigungselement angewendet wird. Entwickelt, um einen fest montierten Kopf dauerhaft zu nutzen.
• Knickt bei Erreichen des voreingestellten Drehmoments um 90° weg. Der Umschaltmechanismus minimiert die Erschütterung der montierten Bauteile.
• Verbessert den Befestigungsprozess, indem das Risiko des Über- und Unterdrehens reduziert wird.
• Bietet Wiederholbarkeit, Rückverfolgbarkeit und Präzision für alle Anzugsanwendungen.
• Aluminiumgriffe in sechs verschiedenen Farben ermöglichen auf einen Blick das Unterscheiden bestimmter Drehmomentwerte in Produktionsbereichen.
• Handgriff: Länge 5" (127 mm) x Durchmesser 9/16" (~14,3 mm).
• Keine Einstellskale – muss mit Hilfe eines Drehmomentprüfgerätes voreingestellt werden.
• Erfüllt oder übertrifft die Genauigkeits- und Wiederholbarkeitsanforderungen der DIN EN ISO 6789:2017 (± 6% der Einstellung).

Optionen (Aufpreis)

• Voreingestellter Wert in gewünschter Drehmomenteinheit
• Kalibrierungszertifikat

TB-Schlüsselkonfiguration (wie man bestellt)

Diese konfigurierbaren Drehmomentschlüssel werden auf Bestellung gefertigt. Um den TB-Drehmomentschlüssel zu spezifizieren, muss man vier Elemente auswählen, aus denen sich die Teilenummer des Produkts zusammensetzt.

• Beispiel: M0600C4-HK5/64 = TB Modell 'C' (21i), Farbe '4' (grün), Kopftyp 'HK' (Inbus) in Schlüsselweite 5/64 Zoll.

1. Drehmomentbereich
   siehe Tabelle unten


2. Griff-Farbe
   1 = Schwarz / 2 = Blau / 3 = Rot / 4 = Grün / 5 = Gold / 6 = Silber


3. Kopf-Typ
   OE = Gabel / BE = Ring / HK = Inbus / FE = Offenring / RH = Ratsche


4. Schlüsselweite

   Gabelkopf ('OE')
   - imperial: 5/64 – 1/8 – 9/64 – 5/32 – 3/16 – 13/64 – 7/32 – 15/64 – 1/4 – 9/32 – 5/16 – 11/32 – 3/8 – 13/32 – 7/16 – 1/2 – 9/16 – 5/8 – 11/16 – 3/4 – 13/16 – 7/8 Zoll
   - metrisch: 3 – 4 – 5 – 5.5 – 6 – 6.5 – 7 – 8 – 8.5 – 9 – 10 – 11 – 12 – 13 – 14 – 15 – 16 – 17 – 18 – 19 – 20 – 21 – 22 mm

   Ringkopf ('BE')
   - imperial: 1/8 – 5/32 – 3/16 – 7/32 – 1/4 – 9/32 – 5/16 – 11/32 – 3/8 – 7/16 – 1/2 – 9/16 – 5/8 – 11/16 – 3/4 Zoll
   - metrisch: 5 – 6 – 7 – 8 – 9 – 10 – 11 – 12 – 13 – 17 mm

   Sechskantstift ('HK')
   - Zoll: 3/64 – 1/16 – 5/64 – 3/32 – 7/64 – 1/8 – 9/64 – 5/32 – 3/16 – 7/32 – 1/4 – 3/8 – 7/16 – 3/4 Zoll
   - metrisch: 1.5 – 2 – 2.5 – 3 – 3.5 – 4 – 5 mm

   Offenringkopf ('FE')
   - imperial: 1/4 – 5/16 – 3/8 – 7/16 – 1/2 – 9/16 – 11/16 – 3/4 – 13/16 Zoll
   - metrisch: 13 – 15 – 17 – 19 mm

   Ratschenkopf ('RH')
   - 1/4 Zoll Innensechskant (52 Zähne)

HINWEIS: Aufgrund von Brandingänderungen kann es vorkommen, dass TB-Schlüssel im Laufe des Aktualisierungsprozesses mit unterschiedlichen Gravur-Designs ausgeliefert werden. Diese rein optische Änderung hat keinen Einfluss auf die Produktfunktionalität.
