Kraftsteckschlüssel Sechskant
2.5" Vierkantantrieb
Die Kontur des Vierkants der Action® Kraftsteckschlüssel ist in den Ecken nach außen gerundet. Dadurch erhält zum einen die Antriebsspindel des Schraubers eine ausgezeichnete Passung. Zum anderen wird dadurch das Drehmoment nicht nur in den Ecken des Kraftsteckschlüssels sondern auch an den Flanken übertragen. Dies erhöht sowohl die Lebensdauer des Kraftsteckschlüssels als auch der Antriebsspindel des Schraubers.
Der Sechskant
Abgerundete Innenecken der Action® Sechskant-Kraftsteckschlüssel bewirken ein gewisses Spiel in den Ecken des Sechskants im Schraubenkopf. Dies führt zu vergrößerter Kraftauflage an den Flanken. Außerdem bewirkt dies, dass der Verschleiß an Schraubenkopf oder Mutterecken reduziert wird.
Anwendungshinweise
- Wechseln Sie verschlissene Kraftsteckschlüssel frühzeitig aus.
- Gemäß EU-Direktive 2006/42/EG (Maschinenrichtlinie) und EN/ISO 11148-6 dürfen auf Motorwerkzeugen nur Kraftsteckschlüssel verwendet werden.
- Halten Sie maschinell drehende Teile niemals mit der Hand fest!

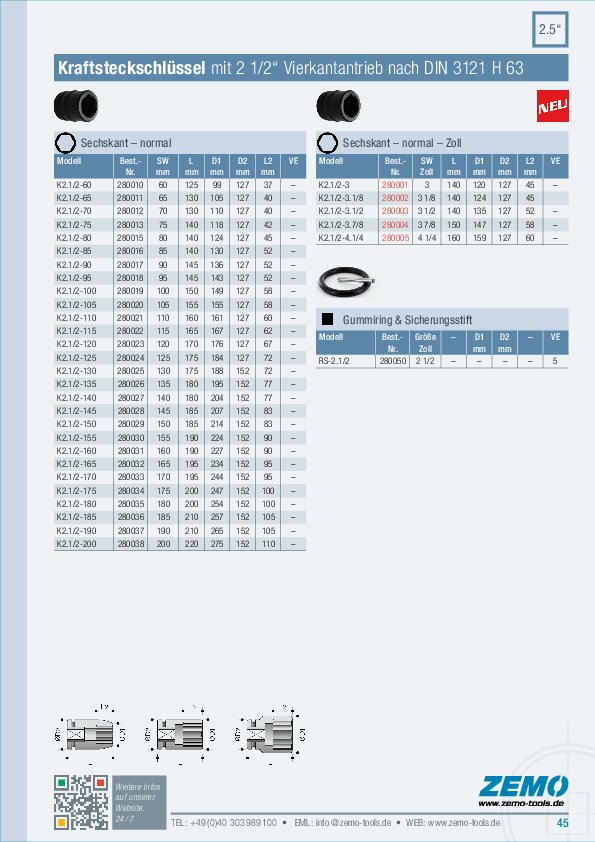

K2.5 – Sechskant
| Modell | Art.-Nr. | SW [mm] | L [mm] | D1 [mm] | D2 [mm] | L2 [mm] | VE [Stk] |
|---|---|---|---|---|---|---|---|
| K2.1/2-60 | 280010 | 60 | 125 | 99 | 127 | 37 | – |
| K2.1/2-65 | 280011 | 65 | 130 | 105 | 127 | 40 | – |
| K2.1/2-70 | 280012 | 70 | 130 | 110 | 127 | 40 | – |
| K2.1/2-75 | 280013 | 75 | 140 | 118 | 127 | 42 | – |
| K2.1/2-80 | 280015 | 80 | 140 | 124 | 127 | 45 | – |
| K2.1/2-85 | 280016 | 85 | 140 | 130 | 127 | 52 | – |
| K2.1/2-90 | 280017 | 90 | 145 | 136 | 127 | 52 | – |
| K2.1/2-95 | 280018 | 95 | 145 | 146 | 127 | 52 | – |
| K2.1/2-100 | 280019 | 100 | 150 | 149 | 127 | 58 | – |
| K2.1/2-105 | 280020 | 105 | 155 | 155 | 127 | 58 | – |
| K2.1/2-110 | 280021 | 110 | 160 | 161 | 127 | 60 | – |
| K2.1/2-115 | 280022 | 115 | 165 | 167 | 127 | 62 | – |
| K2.1/2-120 | 280023 | 120 | 170 | 176 | 127 | 67 | – |
| K2.1/2-125 | 280024 | 125 | 175 | 184 | 127 | 72 | – |
| K2.1/2-130 | 280025 | 130 | 175 | 188 | 152 | 72 | – |
| K2.1/2-135 | 280026 | 135 | 180 | 195 | 152 | 77 | – |
| K2.1/2-140 | 280027 | 140 | 180 | 204 | 152 | 77 | – |
| K2.1/2-145 | 280028 | 145 | 185 | 207 | 152 | 83 | – |
| K2.1/2-150 | 280029 | 150 | 185 | 214 | 152 | 83 | – |
| K2.1/2-155 | 280030 | 155 | 190 | 224 | 152 | 90 | – |
| K2.1/2-160 | 280031 | 160 | 190 | 227 | 152 | 90 | – |
| K2.1/2-165 | 280032 | 165 | 195 | 234 | 152 | 95 | – |
| K2.1/2-170 | 280033 | 170 | 195 | 244 | 152 | 95 | – |
| K2.1/2-175 | 280034 | 175 | 200 | 247 | 152 | 100 | – |
| K2.1/2-180 | 280035 | 180 | 200 | 254 | 152 | 100 | – |
| K2.1/2-185 | 280036 | 185 | 210 | 257 | 152 | 105 | – |
| K2.1/2-190 | 280037 | 190 | 210 | 265 | 152 | 105 | – |
| K2.1/2-200 | 280038 | 200 | 220 | 275 | 152 | 110 | – |
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
