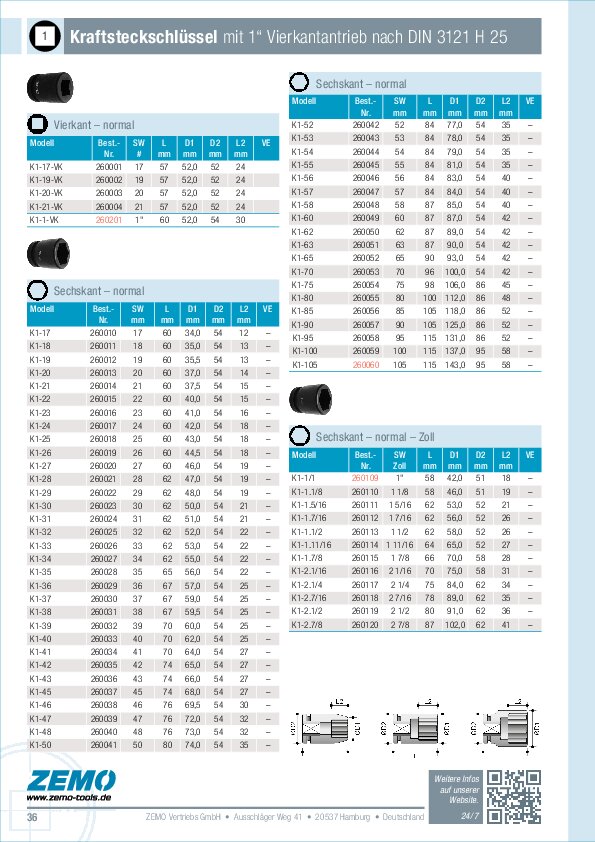

Kraftsteckschlüssel Doppelsechskant

1" Vierkantantrieb nach DIN 3121 H 25

Die Kontur des Vierkants der Action® Kraftsteckschlüssel ist in den Ecken nach außen gerundet. Dadurch erhält zum einen die Antriebsspindel des Schraubers eine ausgezeichnete Passung. Zum anderen wird dadurch das Drehmoment nicht nur in den Ecken des Kraftsteckschlüssels sondern auch an den Flanken übertragen. Dies erhöht sowohl die Lebensdauer des Kraftsteckschlüssels als auch der Antriebsspindel des Schraubers.

12-Punkt oder Doppelsechskant

Das Doppelsechskant-Profil weist 12 "stumpfe" Außenkanten á 120° auf. Es entsteht aus zwei symmetrisch versetzten Sechsecken. Die Form ähnelt in gewisser Weise den Vielzahn- (XZN) und Keilwellenantrieben, welche jedoch nicht miteinander kompatibel sind. Ein Doppelsechskant kann indes mit Standard-Inbusschlüsseln angetrieben werden.

Die radiale "Höhe" der einzelnen Stege ist im Vergleich zu einem Sechskant reduziert, obwohl ihre Anzahl verdoppelt ist. Sie sind potenziell in der Lage, ein höheres Drehmoment als eine Sechskantschraube aufzunehmen, stellen jedoch höhere Anforderungen an die Metallurgie der Köpfe und der verwendeten Werkzeuge, um Abrundungen und Schlupf zu vermeiden.

Anwendungshinweise

Wechseln Sie verschlissene Kraftsteckschlüssel frühzeitig aus.
Gemäß EU-Direktive 2006/42/EG (Maschinenrichtlinie) und EN/ISO 11148-6 dürfen auf Motorwerkzeugen nur Kraftsteckschlüssel verwendet werden.
Halten Sie maschinell drehende Teile niemals mit der Hand fest!

K1 – Doppelsechskant – normal

Modell	Art.-Nr.	SW [mm]	L [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K1-16-DSK	260450	16	60	32	54	11	–
K1-17-DSK	260451	17	60	34	54	11	–
K1-18-DSK	260452	18	60	35	54	13	–
K1-19-DSK	260453	19	60	36	54	13	–
K1-20-DSK	260454	20	60	37	54	13	–
K1-21-DSK	260455	21	60	38	54	15	–
K1-22-DSK	260456	22	60	39	54	15	–
K1-23-DSK	260457	23	60	40	54	15	–
K1-24-DSK	260458	24	60	41	54	18	–
K1-25-DSK	260459	25	60	43	54	18	–
K1-26-DSK	260460	26	60	44.5	54	18	–
K1-27-DSK	260461	27	60	45	54	19	–
K1-28-DSK	260462	28	62	46.5	54	19	–
K1-29-DSK	260463	29	62	48	54	19	–
K1-30-DSK	260464	30	62	50	54	21	–
K1-31-DSK	260465	31	62	51	54	21	–
K1-32-DSK	260466	32	62	52	54	22	–
K1-33-DSK	260467	33	62	53	54	22	–
K1-34-DSK	260468	34	62	55	54	22	–
K1-35-DSK	240469	35	65	56	54	22	–
K1-36-DSK	260470	36	67	57	54	24	–
K1-37-DSK	260471	37	67	59	54	24	–
K1-38-DSK	260472	38	67	60	54	24	–
K1-39-DSK	260473	39	70	61	54	24	–
K1-40-DSK	260474	40	70	62	54	24	–
K1-41-DSK	260475	41	70	63.5	54	27	–
K1-42-DSK	260476	42	74	65	54	27	–
K1-43-DSK	260477	43	74	66	54	27	–
K1-44-DSK	260478	44	74	67	54	27	–
K1-45-DSK	260479	45	74	68	54	27	–
K1-46-DSK	260480	46	76	70	58	30	–
K1-47-DSK	260481	47	76	71.5	58	30	–
K1-48-DSK	260482	48	76	72.5	58	30	–
K1-50-DSK	260483	50	80	75	62	32	–
K1-51-DSK	260484	51	80	76	62	32	–
K1-52-DSK	260485	52	84	77	62	32	–
K1-53-DSK	260486	53	84	78	62	32	–
K1-54-DSK	260487	54	84	80	62	32	–
K1-55-DSK	260488	55	84	81	62	35	–
K1-56-DSK	260489	56	84	82	62	35	–
K1-57-DSK	260490	57	84	84	62	35	–
K1-58-DSK	260491	58	87	85	62	37	–
K1-60-DSK	260492	60	87	87	62	37	–
K1-62-DSK	260493	62	87	89	62	37	–
K1-63-DSK	260494	63	87	90	62	37	–
K1-65-DSK	260495	65	90	93	62	40	–
K1-67-DSK	260496	67	92	96	62	40	–
K1-70-DSK	260497	70	92	100	62	40	–
K1-75-DSK	260498	75	98	106	86	42	–
K1-76-DSK	260499	76	100	107	86	45	–
K1-77-DSK	260500	77	100	109	86	45	–
K1-78-DSK	260501	78	100	110	86	45	–
K1-80-DSK	260502	80	100	112	86	45	–
K1-85-DSK	260503	85	105	118	86	52	–
K1-90-DSK	260504	90	105	125	86	52	–
K1-95-DSK	260505	95	105	131	86	52	–
K1-100-DSK	260506	100	110	137	86	58	–
K1-105-DSK	260507	105	110	143	95	58	–
K1-110-DSK	260508	110	115	149	95	62	–
K1-115-DSK	260509	115	115	155	95	62	–

K1 – Doppelsechskant – tief

Modell	Art.-Nr.	SW [mm]	L [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K1-16-DSKL	260550	16	100	32	54	11	–
K1-17-DSKL	260551	17	100	34	54	11	–
K1-18-DSKL	260552	18	100	35	54	13	–
K1-19-DSKL	260553	19	100	36	54	13	–
K1-20-DSKL	260554	20	100	37	54	13	–
K1-21-DSKL	260555	21	100	38	54	15	–
K1-22-DSKL	260556	22	100	39	54	15	–
K1-23-DSKL	260557	23	100	40	54	15	–
K1-24-DSKL	260558	24	100	41	54	18	–
K1-25-DSKL	260559	25	100	43	54	18	–
K1-26-DSKL	260560	26	100	44.5	54	18	–
K1-27-DSKL	260561	27	100	45	54	19	–
K1-28-DSKL	260562	28	100	46.5	54	19	–
K1-29-DSKL	260563	29	100	48	54	19	–
K1-30-DSKL	260564	30	100	50	54	21	–
K1-31-DSKL	260565	31	100	51	54	21	–
K1-32-DSKL	260566	32	100	52	54	22	–
K1-33-DSKL	260567	33	100	53	54	22	–
K1-34-DSKL	260568	34	100	55	54	22	–
K1-35-DSKL	260569	35	100	56	54	22	–
K1-36-DSKL	260570	36	100	57	54	24	–
K1-37-DSKL	260571	37	100	59	54	24	–
K1-38-DSKL	260572	38	100	60	54	24	–
K1-39-DSKL	260573	39	100	61	54	24	–
K1-40-DSKL	260574	40	100	62	54	24	–
K1-41-DSKL	260575	41	100	63.5	54	27	–
K1-42-DSKL	260576	42	100	65	54	27	–
K1-43-DSKL	260577	43	100	66	54	27	–
K1-44-DSKL	260578	44	100	67	54	27	–
K1-45-DSKL	260579	45	100	68	54	27	–
K1-46-DSKL	260580	46	100	70	58	30	–
K1-47-DSKL	260581	47	100	71.5	58	30	–
K1-48-DSKL	260582	48	100	72.5	58	30	–
K1-50-DSKL	260583	50	100	75	62	32	–
K1-51-DSKL	260584	51	100	76	62	32	–
K1-52-DSKL	260585	52	100	77	62	32	–
K1-53-DSKL	260586	53	100	78	62	32	–
K1-54-DSKL	260587	54	100	80	62	32	–
K1-55-DSKL	260588	55	100	81	62	35	–
K1-56-DSKL	260589	56	105	82	62	35	–
K1-57-DSKL	260590	57	105	84	62	35	–
K1-58-DSKL	260591	58	105	85	62	37	–
K1-60-DSKL	260592	60	120	87	62	37	–
K1-62-DSKL	260593	62	120	89	62	37	–
K1-63-DSKL	260594	63	120	90	62	37	–
K1-65-DSKL	260595	65	125	93	62	40	–
K1-67-DSKL	260596	67	125	96	62	40	–
K1-70-DSKL	260597	70	125	100	62	40	–
K1-75-DSKL	260598	75	135	106	86	42	–
K1-76-DSKL	260599	76	135	107	86	45	–
K1-77-DSKL	260600	77	135	109	86	45	–
K1-78-DSKL	260601	78	135	110	86	45	–
K1-80-DSKL	260602	80	135	112	86	45	–
K1-85-DSKL	260603	85	140	118	86	52	–
K1-90-DSKL	260604	90	140	125	86	52	–
K1-95-DSKL	260605	95	140	131	86	52	–
K1-100-DSKL	260606	100	140	137	86	58	–
K1-105-DSKL	260607	105	155	143	95	58	–
K1-110-DSKL	260608	110	155	149	95	62	–
K1-115-DSKL	260609	115	155	155	95	62	–

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
