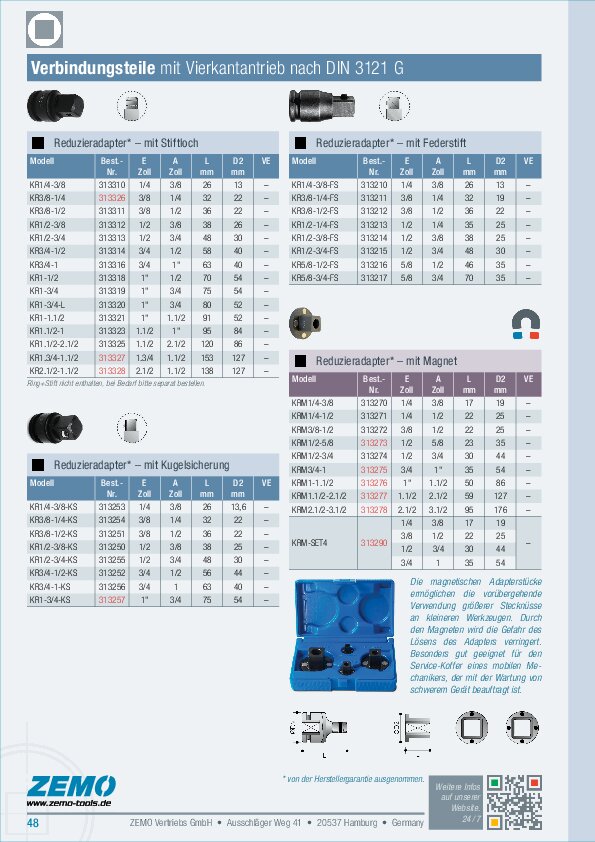

Kraftsteck-Reduzierung mit Federstift
Vierkantantrieb/-abtrieb nach DIN 3121 G
KR – mit Federstift
| Modell | Art.-Nr. | E [Zoll] | A [Zoll] | L [mm] | D2 [mm] | VE [Stk] |
|---|---|---|---|---|---|---|
| KR1/4-3/8-FS | 313210 | 1/4 | 3/8 | 26 | 13 | – |
| KR3/8-1/4-FS | 313211 | 3/8 | 1/4 | 32 | 19 | – |
| KR3/8-1/2-FS | 313212 | 3/8 | 1/2 | 36 | 22 | – |
| KR1/2-1/4-FS | 313213 | 1/2 | 1/4 | 35 | 25 | – |
| KR1/2-3/8-FS | 313214 | 1/2 | 3/8 | 38 | 25 | – |
| KR1/2-3/4-FS | 313215 | 1/2 | 3/4 | 48 | 30 | – |
| KR5/8-1/2-FS | 313216 | 5/8 | 1/2 | 46 | 35 | – |
| KR5/8-3/4-FS | 313217 | 5/8 | 3/4 | 70 | 35 | – |
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
