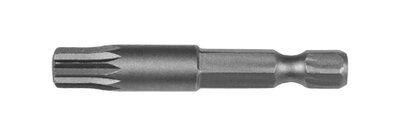

E 6,3 Bits für Vielzahn XZN

1/4" Sechskantantrieb DIN 3126 / ISO 1173 – E 6,3

Das Vielzahn-Profil, auch Dreifach-Quadrat oder XZN genannt, ist ein Mitnahmeprofil mit 12 gleichmäßigen Vorsprüngen, die jeweils in einem 90°-Winkel enden. Es entsteht, wenn drei Quadrate mit jeweils 30° Versatz übereinander gelegt werden, woraus ein sternförmiges Muster mit 12 rechtwinkligen Vorsprüngen entsteht. Im Englischen wird es daher „Triple Square“ (dt. Dreifach-Quadrat) genannt.

Das Vielzahn-Profil kann vergleichsweise hohe Drehmomente auf Schrauben übertragen, ist allerdings abnutzungsempfindlicher als z.B. Torx® Sechsrund. Da es sich um quadratische Querschnitte handelt, können XZN-Schrauben behelfsweise auch mit passenden "Robertson"-Bits angetrieben werden.

Bit-Ausführungen

Zähharte Bits sind ideal für harte Anwendungen, wo plötzliche Drehmomentanstiege zu erhöhten Beanspruchungen in einem Bit führen können. Ein harter Schraubfall liegt vor, wenn in Metall verschraubt wird.

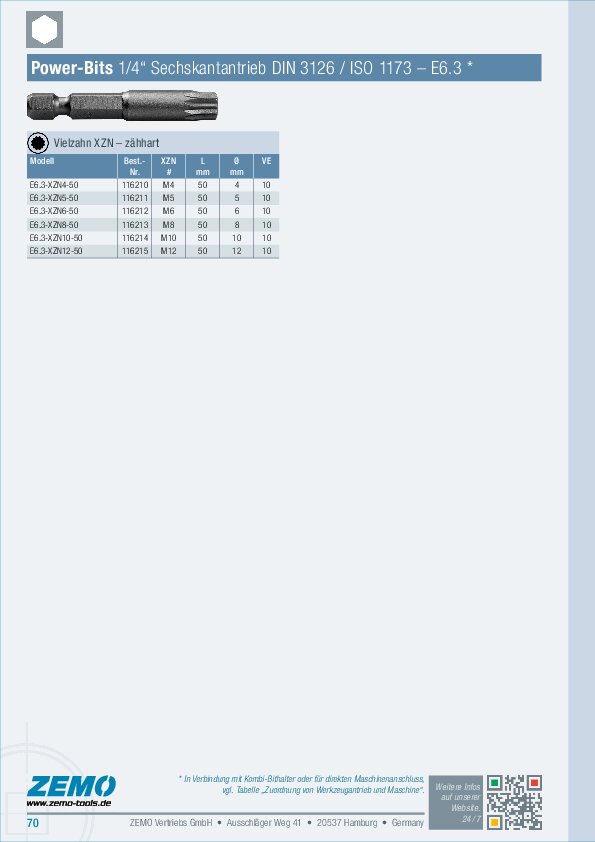

E6,3 (1/4) – Vielzahn XZN – L50

Modell	Art.-Nr.	XZN #	L [mm]	Ø [mm]	VE [Stk]
E6.3-XZN4-50	116210	M4	50	–	10
E6.3-XZN5-50	116211	M5	50	–	10
E6.3-XZN6-50	116212	M6	50	–	10
E6.3-XZN8-50	116213	M8	50	–	10
E6.3-XZN10-50	116214	M10	50	–	10
E6.3-XZN12-50	116215	M12	50	–	10

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
