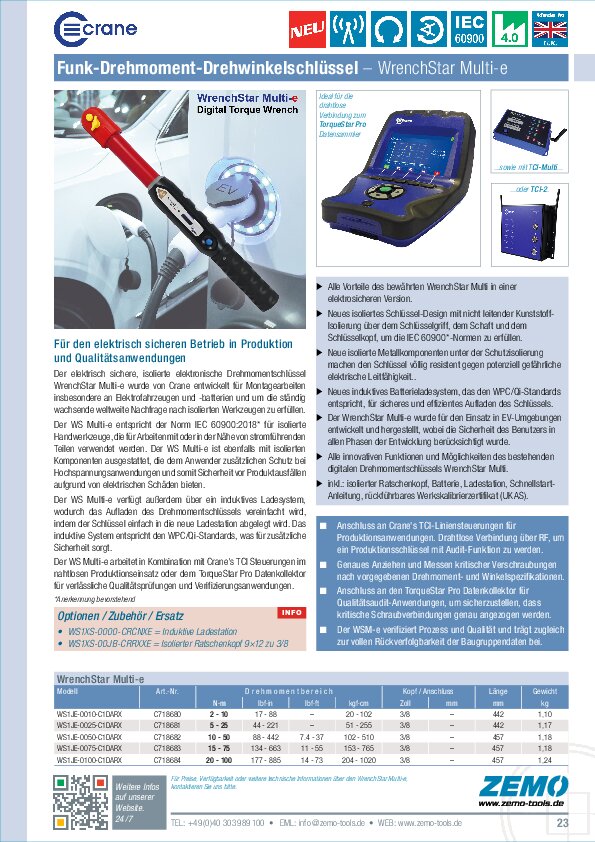

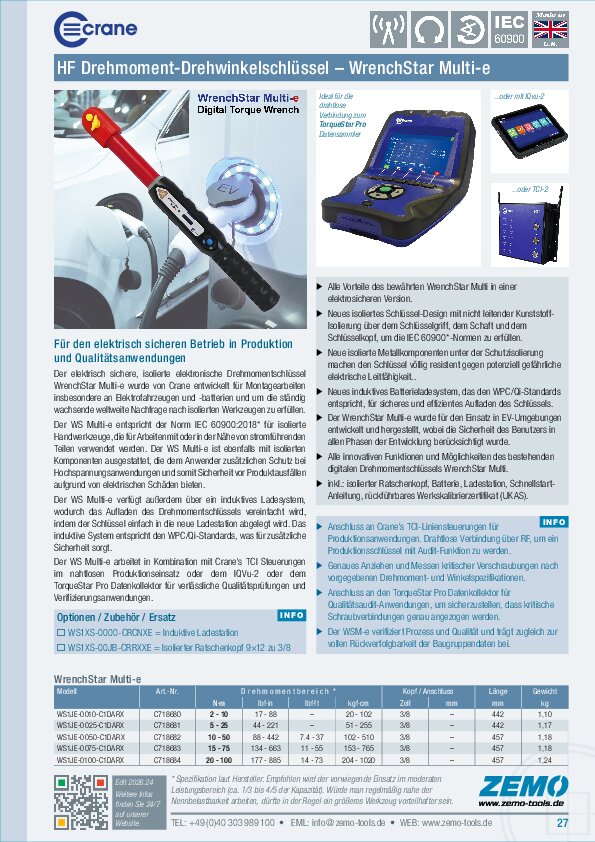

Crane WrenchStar Multi-e Drehmoment-Drehwinkelschlüssel

Der elektrisch sichere, isolierte elektronische Drehmomentschlüssel WrenchStar Multi-e wurde von Crane Electronics entwickelt für Montagearbeiten insbesondere an Elektrofahrzeugen und -batterien und um die ständig wachsende weltweite Nachfrage nach isolierten Werkzeugen zu erfüllen.

Dieser Drehmomentschlüssel entspricht der Norm IEC 60900:2018* für isolierte Handwerkzeuge, die für Arbeiten mit oder in der Nähe von stromführenden Teilen verwendet werden. Der WrenchStar Multi-e ist ebenfalls mit isolierten Komponenten ausgestattet, die dem Anwender zusätzlichen Schutz bei Hochspannungsanwendungen und somit Sicherheit vor Produktausfällen aufgrund von elektrischen Schäden bieten.

Der WrenchStar Multi-e verfügt außerdem über ein induktives Batterieladesystem, wodurch das Aufladen des Drehmomentschlüssels vereinfacht wird, indem der Schlüssel einfach in die neue Ladestation abgelegt wird. Das induktive System macht externe Ladekontakte überflüssig und entspricht den WPC/Qi-Standards, was für zusätzliche Sicherheit sorgt.

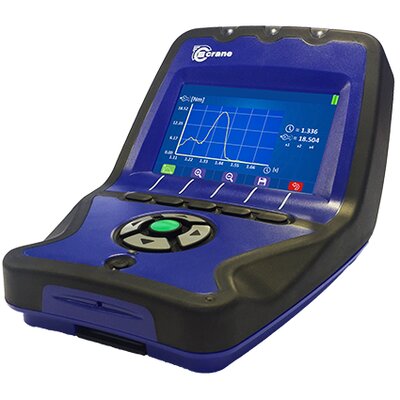

Der WSM-e Drehmoment/Drehwinkelschlüssel arbeitet in Kombination mit unseren TCI Steuerungen im nahtlosen Produktionseinsatz, oder mit unserem IQVu-2 oder dem TorqueStar Pro Datencollector für verlässliche Qualitätsprüfungen und Verifizierungsanwendungen.

Haupt-Leistungsmerkmale

• Alle Vorteile des bewährten WrenchStar Multi in einer elektrisch sicheren Version.
• Isoliertes Schlüssel-Design mit nicht-leitender Isolierung für Griff, Schaft und Schlüsselkopf.
• Isolierte Komponenten unter der schützenden Isolierung, wodurch der Schlüssel gegen elektrische Leitfähigkeit resistent ist.
• Induktives Batterieladesystem konform WPC/Qi zum sichern und einfachen Aufladen des Schlüsselakkus.
• Entspricht der internationalen Norm IEC 60900* für den Einsatz in stromführenden Umgebungen.

Technische Spezifikation

• Genauigkeit: ± 0,25% FSD
• Messpeicher: 200 Readings im Offline-Modus
• Abtastung: alle 60 Mikrosekunden
• Physische Messung: Bi-direktional Drehmoment und Winkel
• Algorithmen: Peak, MoveOn und Yield
• Winkelmessung: Abtastung alle 1000 Mikrosekunden
• Frequenzfilter: 75 Hz bis 4608 Hz
• Batterie: wiederaufladbar 3.7V Li-Ion, 2600 mAh
• Display: OLED 21x128 Pixel, weiß
• Kommunikation: 2.4 GHz RF
• Schutzart: IP40

Lieferumfang

• Drehmomentschlüssel WSM-e
• Isolierter Ratschenaufsatz 3/8
• Original-Betriebsanleitung (engl.)
• Werkskalibrierzertifikat (UKAS)

Optionen / Zubehör

• C718685 = Induktive Ladestation
• C718XXE = Isolierter Ratschenkopf 3/8 (9x12)

Kompatible Produkte

• IQVu-2
• TCI Multi
• TCI-2
• TorqueStar Pro
