Elektronischer Produktions-Drehmomentschlüssel mit Drehwinkelerfassung
Der WrenchStar Multi ist perfekt für Anwender, die Drehmoment- und Winkeldaten digital aufzeichnen wollen und einen zuverlässigen, vielseitigen und robusten Funk-Drehmomentschlüssel für die Produktion benötigen.
Der Drehmomentschlüssel verfügt über ein übersichtliches OLED-Display zur Anzeige der aktuellen Verschraubungsinformationen, kombiniert mit einem 360°-Leuchtring, der aus jedem Blickwinkel vollständig sichtbar ist, sowie einem Vibrationsalarm zur Signalisierung der Ergebnisse.

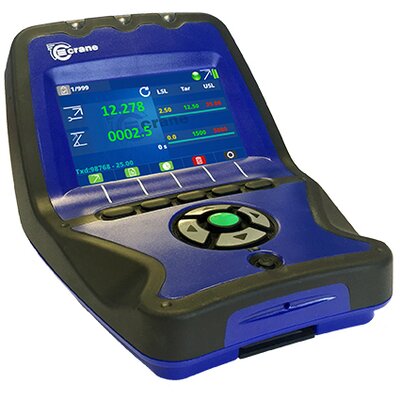

Der WrenchStar Multi arbeitet in Kombination mit dem IQVu Drehmoment-Tablet (obsolet), dem neuen TorqueStar (Plus, Pro) Datenkollektor oder dem TCI Tool Control Interface. Zusammen sind sie eine perfekte Lösung, um kritische Verschraubungen genau zu messen und nach den vorgegebenen Drehmomentvorgaben anzuziehen.
Falls sich der digitale Drehmomentschlüssel aus der Reichweite seines gekoppelten Controllers bewegt, kann er weiterhin Daten sammeln und bis zu 200 Messwerte speichern, so dass Sie offline arbeiten können. Sobald er wieder in Reichweite ist, verbindet sich der WrenchStar Multi automatisch mit dem gekoppelten Controller und überträgt die Daten.
Bei niedrigem Batteriestand tritt nur eine kurze Arbeitsunterbrechung auf, da sich das Akkupack extern aufladen lässt. Setzen Sie einfach einen frisch aufgeladenen Wechselakku ein und arbeiten Sie unmittelbar weiter. Oder Sie stellen den WrenchStar für einige Zeit in die Ladestation - je nachdem, wie es besser zu Ihren Arbeitsabläufen passt.
Wie der IQWrench2 / IQWrench3 akzeptiert auch der WrenchStar Multi auswechselbare Crane ID-Heads zur automatischen Längenkompensation. Diese sind optional separat erhältlich.
Leistungsmerkmale
Kommunikation
Basis-Lieferumfang
Ausstattungsvarianten *)
Optionen / Zubehör / Ersatz
Kompatible Produkte
| Modell | Art.-Nr. *) | Drehmoment [N·m] | Drehmoment [lbf·in] | Drehmoment [lbf·ft] | Wkzg-Aufn [mm] | Länge [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|
| WS1JX-0010-C1DARX | C718660- | 2 - 10 | 17 - 88 | – | 9×12 | 380 | 0.83 |
| WS1JX-0025-C1DARX | C718662- | 5 - 25 | 44 - 221 | – | 9×12 | 380 | 0.83 |
| WS1JX-0075-C1DARX | C718664- | 15 - 75 | 133 - 663 | – | 9×12 | 395 | 0.91 |
| WS1JX-0120-C1DARX | C718665- | 24 - 120 | 212 - 1062 | 18 - 88 | 9×12 | 395 | 0.97 |
| WS1KX-0180-C1DARX | C718666- | 36 - 180 | 318 - 1593 | 27 - 132 | 14×18 | 613 | 1.47 |
| WS1KX-0250-C1DARX | C718667- | 50 - 250 | 443 - 2212 | 37 - 184 | 14×18 | 640 | 1.71 |
| WS1KX-0340-C1DARX | C718668- | 68 - 340 | 602 - 3009 | 50 - 250 | 14×18 | 788 | 1.93 |
| WS1KX-0500-C1DARX | C718669- | 100 - 500 | 885 - 4425 | 74 - 368 | 14×18 | 887 | 3.17 |
*) je nach Variante ist ein "BC" (Akku & Ladestation) oder ein "K" (Kabel) an die Artikelnummer anzuhängen.
| Modell | Art.-Nr. *) | Drehmoment [N.m] | Drehmoment [lbf.in] | Drehmoment [kgf.cm] | Wkzg-Aufn [mm] | Länge [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|
| NEW | C718676- | 5 - 25 | 44 - 221 | 51 - 255 | 9×12 | 298 | 0.72 |
| NEW | C718677- | 10 - 50 | 88 - 442 | 102 - 510 | 9×12 | 298 | 0.72 |
*) je nach Variante ist ein "BC" (Akku & Ladestation) oder ein "K" (Kabel) an die Artikelnummer anzuhängen.
| Modell | Art.-Nr. *) | Drehmoment [N·m] | Drehmoment [lbf·in] | Drehmoment [lbf·ft] | 4kt [Zoll] | Länge [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|
| WS1AX-0010-C1FARX | C718661- | 2 - 10 | 17 - 88 | – | 1/4 | 330 | 0.72 |
| WS1AX-0025-C1FARX | C718663- | 5 - 25 | 44 - 221 | – | 1/4 | 330 | 0.72 |
| WS1DX-0750-C1FARX | C718670- | 150 - 750 | – | 111 - 553 | 3/4 | 1178 | 5.28 |
| WS1FX-1000-C1FARX | C718671- | 200 - 1000 | – | 148 - 737 | 1 | 1433 | 8.53 |
| WS1FX-1500-C1FARX | C718672- | 300 - 1500 | – | 221 - 1106 | 1 | 1921 | 10.4 |
*) je nach Variante ist ein "BC" (Akku & Ladestation) oder ein "K" (Kabel) an die Artikelnummer anzuhängen.
In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
