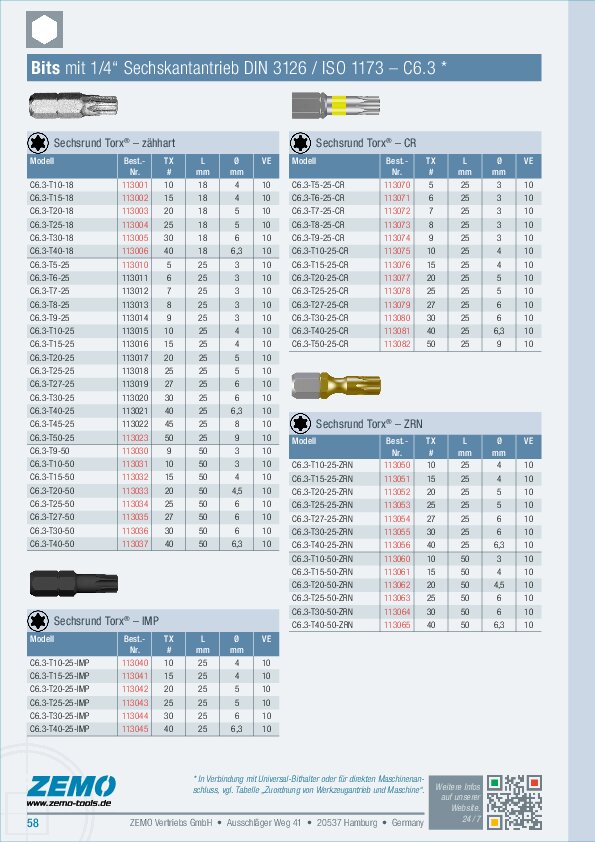

C 6,3 Bits für Torx®-Sechsrund

1/4" Sechskantantrieb DIN 3126 / ISO 1173 – C 6,3

Das im Jahre 1967 von Camcar® (Textron) unter dem Markennamen Torx® entwickelte Schraubenkopf-Mitnahmeprofil weist symmetrisch abwechselnde radial gekrümmte Vorsprünge und Auskehlungen auf, wodurch eine Art sternförmiges Profil entsteht. Die Profilbezeichnung "Stern" ist daher ebenfalls recht populär. Der von der International Organization for Standardization als ISO 10664 vergebene Gattungsname lautet hexalobular internal. Das Torx-Profil wird gelegentlich mit dem recht ähnlichen 6-Lobe oder Hexalobe-Profil verwechselt. Anlehnend an die gängigen Außen- und Innensechskantprofile wird der Torx-Stern in europäischen und deutschen Normen als Innen- bzw- Außensechsrund bezeichnet.

"Sternschrauben" werden häufig in Automobilen, Motorrädern, Fahrradbremsen (Scheibenbremsen), Festplattenlaufwerken, Computersystemen und Unterhaltungselektronik verwendet. Auch in der Bauindustrie werden Torx-Schrauben immer beliebter. Nahezu frei von Camout-Effekt, ermöglicht der Torx-Sechsrund eine deutlich höhere Kraftübertragung als alle bis dahin bekannten Antriebsprofile, ohne den Schraubenkopf und/oder das Werkzeug zu beschädigen.

Bit-Ausführungen

Zähharte Bits sind ideal für harte Anwendungen, wo plötzliche Drehmomentanstiege zu erhöhten Beanspruchungen in einem Bit führen können. Ein harter Schraubfall liegt vor, wenn in Metall verschraubt wird.
Die mikrorauhe Oberfläche von ZRN Bits sorgt für bessere Haftung im Schraubenkopf und verminderte Auswurfkräfte; dadurch verbesserte Kraftübertragung, Abriebfestigkeit und verschleiß.
Impact Bits zeichnen sich dadurch aus, dass die permanente Schlageinwirkung vom Werkzeug wesentlich besser aufgenommen wird – hohe Schlagresistenz, guter Korrosionsschutz, lange Lebensdauer.
CR Bits sind mit einem farbigen Ring ausgestattet, wodurch sie sich auf einen Blick von anderen Bits unterscheiden lassen.

C 6,3 – Sechsrund TX – L18

Modell	Best.-Nr.	TX #	L [mm]	Ø [mm]	VE [Stk]
T10-C6.3-18	113001	10	18	4	10
T15-C6.3-18	113002	15	18	4	10
T20-C6.3-18	113003	20	18	5	10
T25-C6.3-18	113004	25	18	5	10
T30-C6.3-18	113005	30	18	6	10
T40-C6.3-18	113006	40	18	6.3	10

C 6,3 – Sechsrund TX – L25

Modell	Art.-Nr.	TX #	L [mm]	Ø [mm]	VE [Stk]
T5-C6.3-25	113010	5	25	3	10
T6-C6.3-25	113011	6	25	3	10
T7-C6.3-25	113012	7	25	3	10
T8-C6.3-25	113013	8	25	3	10
T9-C6.3-25	113014	9	25	3	10
T10-C6.3-25	113015	10	25	4	10
T15-C6.3-25	113016	15	25	4	10
T20-C6.3-25	113017	20	25	5	10
T25-C6.3-25	113018	25	25	5	10
T27-C6.3-25	113019	27	25	6	10
T30-C6.3-25	113020	30	25	6	10
T40-C6.3-25	113021	40	25	6.3	10
T45-C6.3-25	113022	45	25	8	10
T50-C6.3-25	113023	50	25	9	10

C 6,3 – Sechsrund TX – L25 – CR

Modell	Best.-Nr.	TX #	L [mm]	Ø [mm]	VE [Stk]
T5-C6.3-25-CR	113070	5	25	3	10
T6-C6.3-25-CR	113071	6	25	3	10
T7-C6.3-25-CR	113072	7	25	3	10
T8-C6.3-25-CR	113073	8	25	3	10
T9-C6.3-25-CR	113074	9	25	3	10
T10-C6.3-25-CR	113075	10	25	4	10
T15-C6.3-25-CR	113076	15	25	4	10
T20-C6.3-25-CR	113077	20	25	5	10
T25-C6.3-25-CR	113078	25	25	5	10
T27-C6.3-25-CR	113079	27	25	6	10
T30-C6.3-25-CR	113080	30	25	6	10
T40-C6.3-25-CR	113081	40	25	6.3	10
T50-C6.3-25-CR	113082	50	25	9	10

C 6,3 – Sechsrund TX – L25 – IMP

Modell	Best.-Nr.	TX #	L [mm]	Ø [mm]	VE [Stk]
T10-C6.3-25-IMP	113040	10	25	4	10
T15-C6.3-25-IMP	113041	15	25	4	10
T20-C6.3-25-IMP	113042	20	25	5	10
T25-C6.3-25-IMP	113043	25	25	5	10
T30-C6.3-25-IMP	113044	30	25	6	10
T40-C6.3-25-IMP	113045	40	25	6.3	10

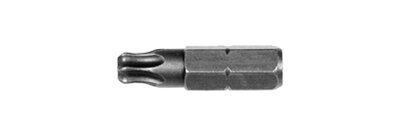

C 6,3 – Sechsrund TX – L25 – Kugelkopf

Modell	Art.-Nr.	TX #	L [mm]	Ø [mm]	VE [Stk]
TK10-C6.3-25	113410	10	25	–	10
TK15-C6.3-25	113411	15	25	–	10
TK20-C6.3-25	113412	20	25	–	10
TK25-C6.3-25	113413	25	25	–	10
TK27-C6.3-25	113414	27	25	–	10
TK30-C6.3-25	113415	30	25	–	10
TK40-C6.3-25	113416	40	25	–	10

C 6,3 – Sechsrund TX – L25 – ZRN

Modell	Best.-Nr.	TX #	L [mm]	Ø [mm]	VE [Stk]
T10-C6.3-25-ZRN	113050	10	25	4	10
T15-C6.3-25-ZRN	113051	15	25	4	10
T20-C6.3-25-ZRN	113052	20	25	5	10
T25-C6.3-25-ZRN	113053	25	25	5	10
T27-C6.3-25-ZRN	113054	27	25	6	10
T30-C6.3-25-ZRN	113055	30	25	6	10
T40-C6.3-25-ZRN	113056	40	25	6.3	10

C 6,3 – Sechsrund TX – L50

Modell	Art.-Nr.	TX #	L [mm]	Ø [mm]	VE [Stk]
T9-C6.3-50	113030	9	50	3	10
T10-C6.3-50	113031	10	50	3	10
T15-C6.3-50	113032	15	50	4	10
T20-C6.3-50	113033	20	50	4.5	10
T25-C6.3-50	113034	25	50	6	10
T27-C6.3-50	113035	27	50	6	10
T30-C6.3-50	113036	30	50	6	10
T40-C6.3-50	113037	40	50	6.3	10

C 6,3 – Sechsrund TX – L50 – ZRN

Modell	Best.-Nr.	TX #	L [mm]	Ø [mm]	VE [Stk]
T10-C6.3-50-ZRN	113060	10	50	4	10
T15-C6.3-50-ZRN	113061	15	50	4	10
T20-C6.3-50-ZRN	113062	20	50	4.5	10
T25-C6.3-50-ZRN	113063	25	50	6	10
T30-C6.3-50-ZRN	113064	30	50	6	10
T40-C6.3-50-ZRN	113065	40	50	6.3	10

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
