C 6,3 Bits für Torq-Set®

1/4" Sechskantantrieb DIN 3126 / ISO 1173 – C 6,3

Torq-Set ist ein kreuzförmiges Schraubenkopf-Mitnahmeprofil, das in drehmomentkritischen Anwendungen eingesetzt wird. Es kommt verbreitet in der Luftfahrt zum Einsatz. Ähnlich einer Phillips-Schraube, besteht es aus vier Flanken, die allerdings asymmetrisch so versetzt sind, dass die Kräfte beim Anziehen senkrecht auf die Flanken wirken. Aus diesem Grund passt ein "normaler" Kreuzschlitz- oder Schlitzschraubendreher nicht in den TS-Kopf. Torq-Set wird in der Militär- und Raumfahrttechnik eingesetzt, teilweise auch als Sicherheitsschraube an Endverbrauchergeräten.

Die geltenden Normen für die Torq-Set-Geometrie sind der National Aerospace Standard NASM 33781 und NASM 14191 für die gerippte Version. Die gerippte Version ist auch als ACR Torq-Set bekannt. Rechteinhaberin und Herstellerin der entsprechenden Verbindungselemente ist die Phillips Screw Company.

Bit-Ausführungen

Zähharte Bits sind ideal für harte Anwendungen, wo plötzliche Drehmomentanstiege zu erhöhten Beanspruchungen in einem Bit führen können. Ein harter Schraubfall liegt vor, wenn in Metall verschraubt wird.

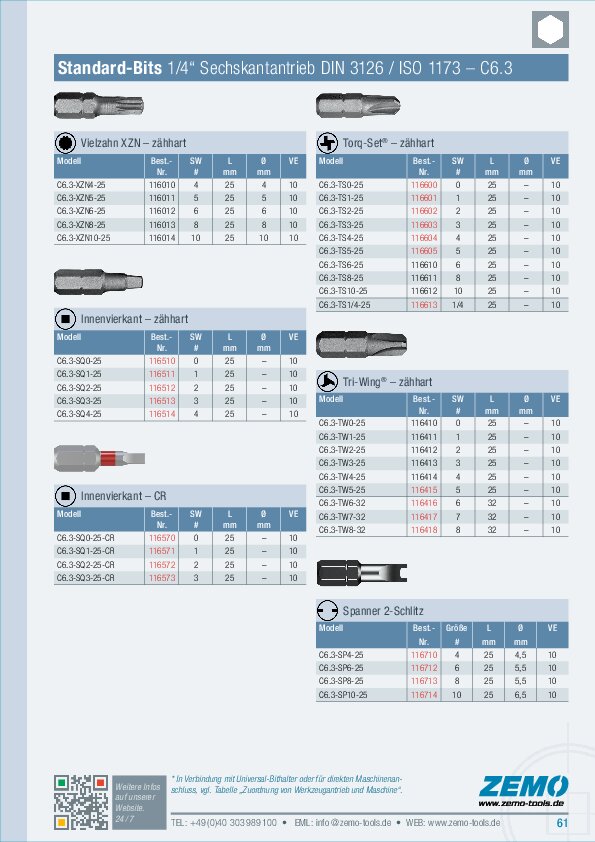

C6,3 (1/4) – Torq-Set – L25

Modell	Art.-Nr.	TS #	L [mm]	Ø [mm]	VE [Stk]
C6.3-TS0-25	116600	0	25	–	10
C6.3-TS1-25	116601	1	25	–	10
C6.3-TS2-25	116602	2	25	–	10
C6.3-TS3-25	116603	3	25	–	10
C6.3-TS4-25	116604	4	25	–	10
C6.3-TS5-25	116605	5	25	–	10
C6.3-TS6-25	116610	6	25	–	10
C6.3-TS8-25	116611	8	25	–	10
C6.3-TS10-25	116612	10	25	–	10

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
